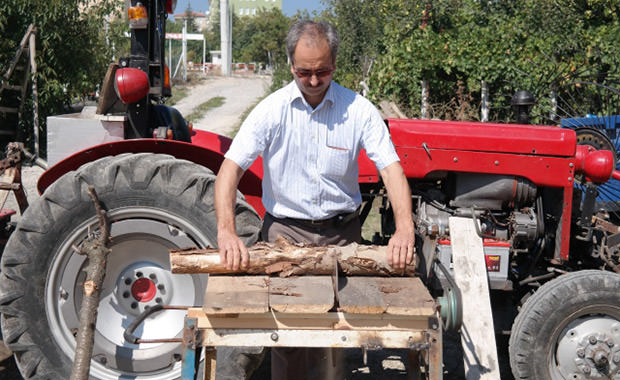

Kütahya'nın Domaniç ilçesinde marangozluk ve çiftçilik yapan Selamettin Yılmaz, 2 bin liraya satın aldığı traktörü, geliştirerek, "çok işlevli" bir araç yaptı.
Restorasyonda Çığır Açan Türkler
Marangozlukla da ilgilenen Selamettin Yılmaz, kendisine ait tarla ve bahçede kullanmak üzere 4 yıl önce 1974 model bir traktör aldı.
Restorasyonda Çığır Açan Türkler

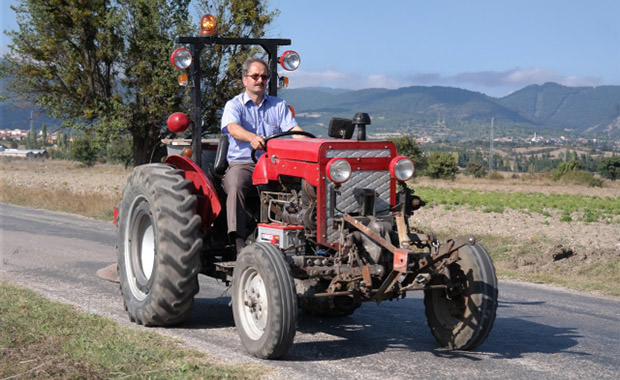

Hurda halindeki traktörü kendi imkanlarıyla toparlayan ve çalışır hale getiren Yılmaz, ihtiyaç üzerine ilk olarak aracını yonca biçme makinesi haline getirdi. Yılmaz, 5 aylık çalışmanın ardından traktörüne bazı sistemler ekledi.
Restorasyonda Çığır Açan Türkler
Yılmaz, traktörünü geliştirirken hurda makine ve ekipmanlar kullandığını söyledi.
Restorasyonda Çığır Açan Türkler
Kendisine ait tarlalara yonca ektiğini ve bunu tarım makineleriyle biçmekte zorlandığını anlatan Yılmaz,
Restorasyonda Çığır Açan Türkler
"Yonca biçme makinesiyle tarlaya sığamıyordum. Bu makineler, her yere girmiyor ve yoncayı da eziyordu.
Restorasyonda Çığır Açan Türkler

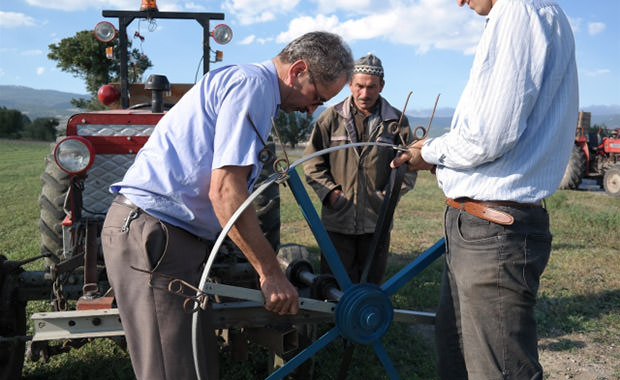

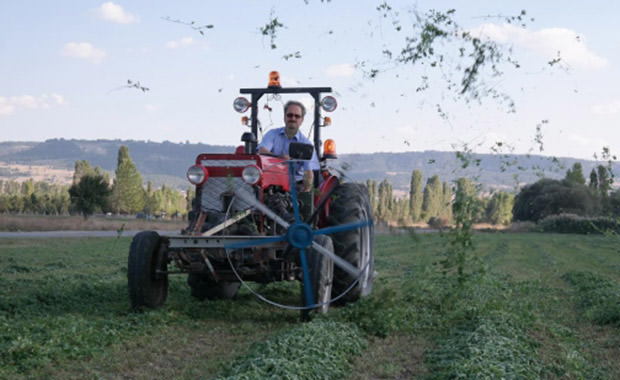

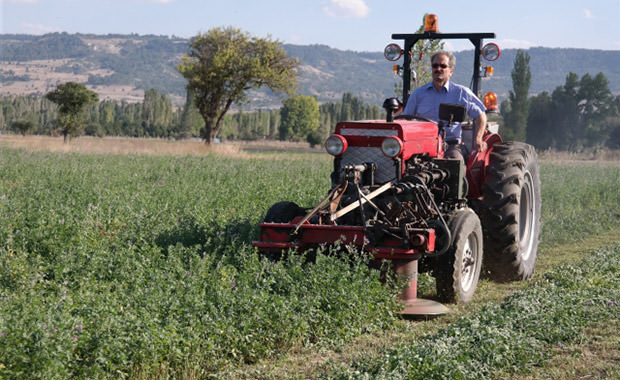

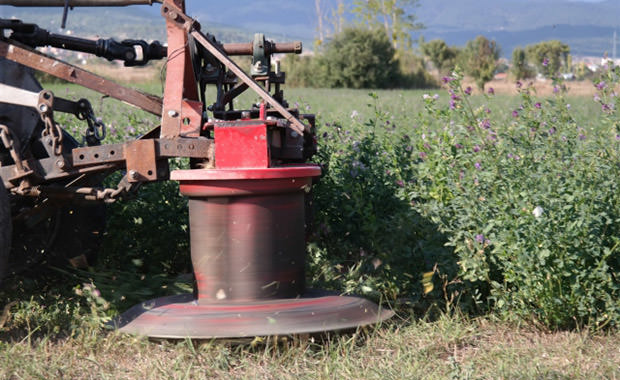

Yaşadığım bu sıkıntıya çözüm aramaya başladım. Kendim tasarlayarak, ilk olarak traktöre ilave bir biçme makinesi yaptım" dedi.
Restorasyonda Çığır Açan Türkler

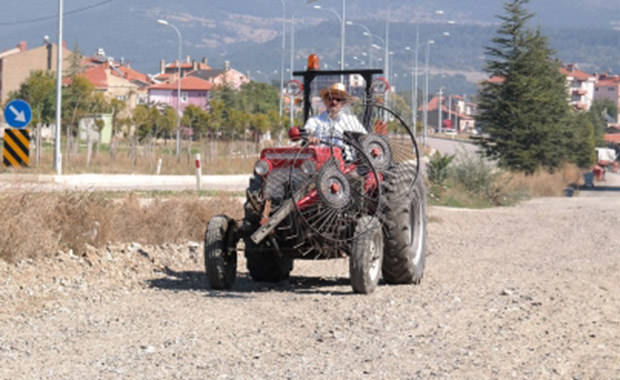

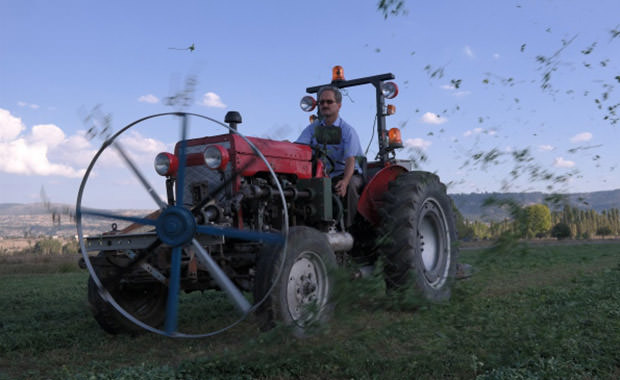

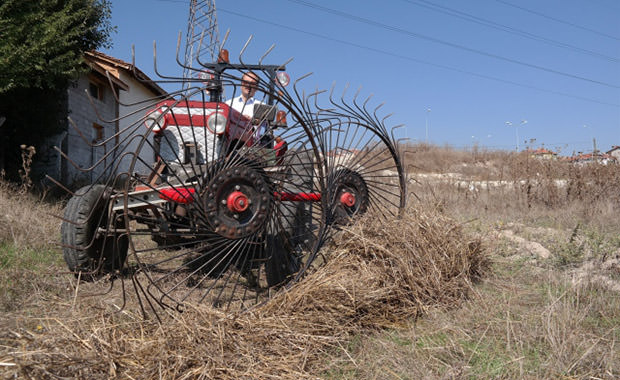

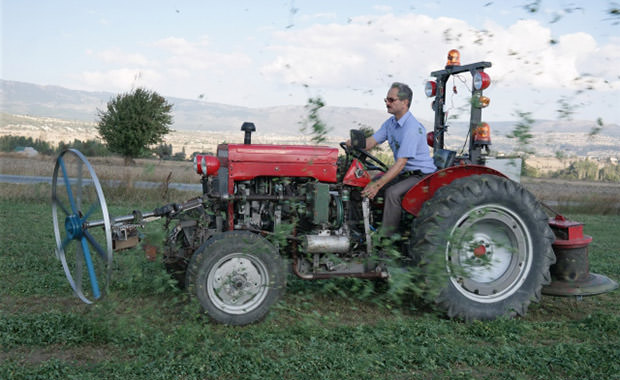

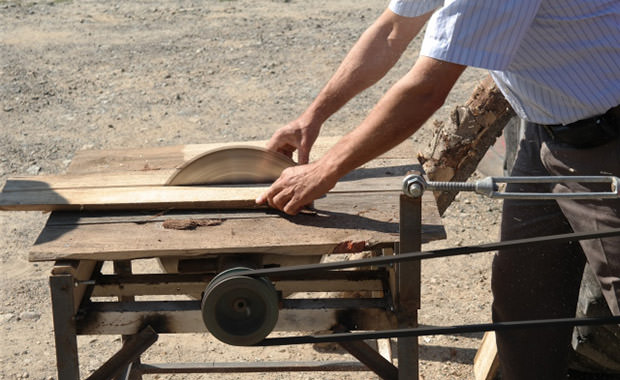

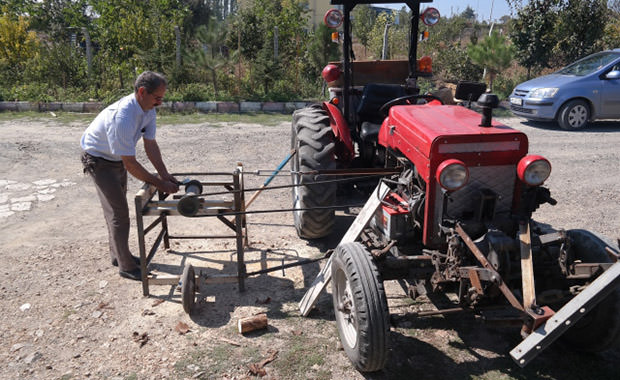

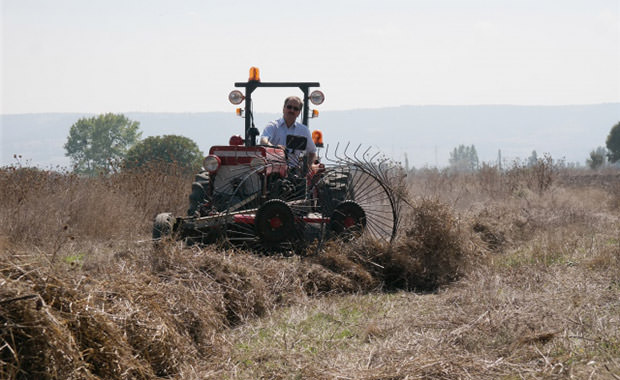

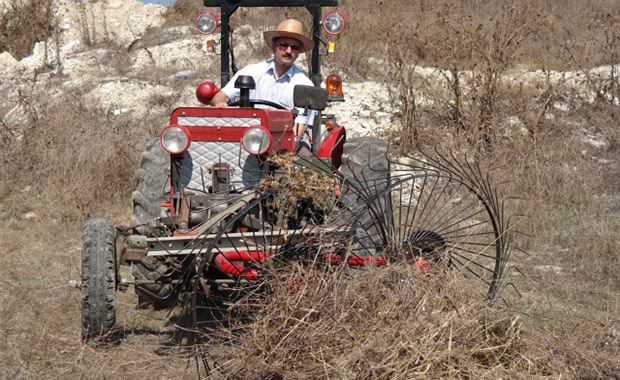

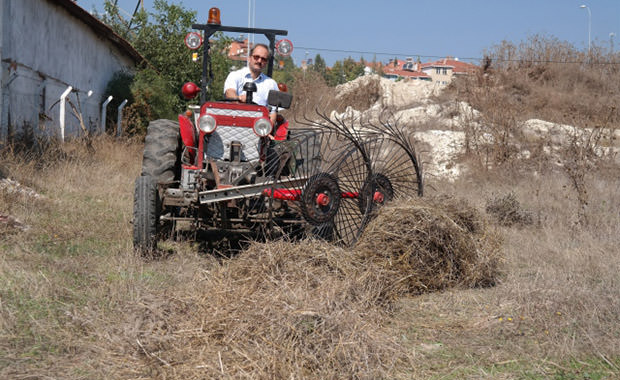

Yılmaz, daha sonra traktörüne ilave özellikler eklediğini ifade ederek, "Traktörü, ot biçme, toplama serme, tırmıklama, su pompası, testere, bileyici, kar küreme, kar püskürtme gibi farklı işlerde kullanılabilen bir tarım aracına dönüştürdüm ,
Restorasyonda Çığır Açan Türkler

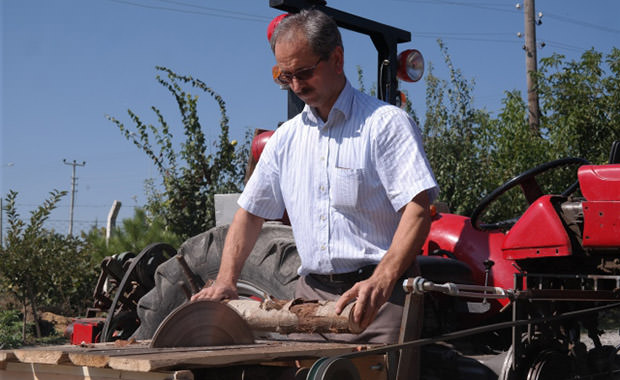

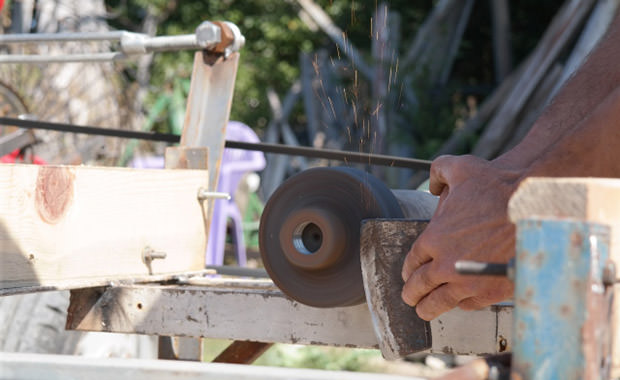

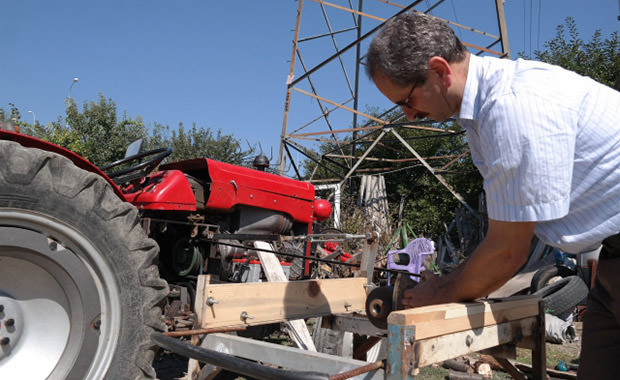

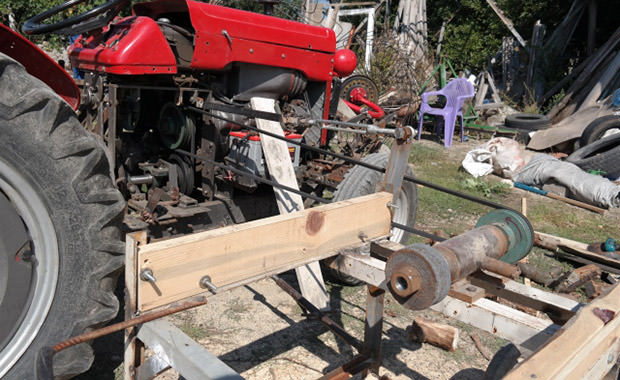

Şimdi çok rahatlıkla tarlamda hasat yapabiliyorum. Tarım işlerinin yanı sıra bu traktörle bıçaklarımı bileyebiliyorum,
Restorasyonda Çığır Açan Türkler

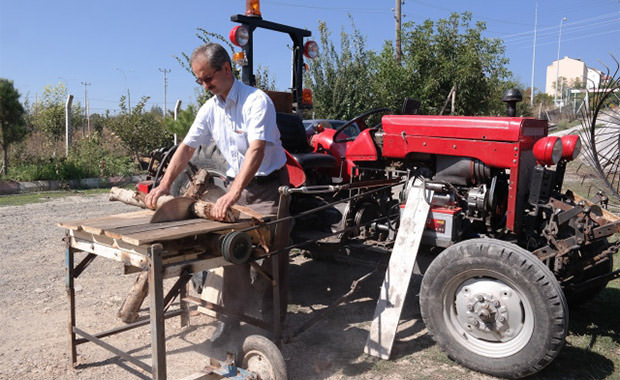

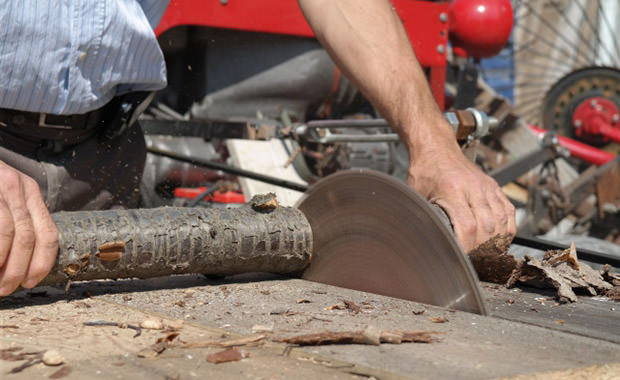

dağda odun kesebiliyorum, kışın kar kürüyebiliyorum, tarlamı sulamak için su pompası olarak kullanabiliyorum.
Restorasyonda Çığır Açan Türkler
Ayrıca bulunduğumuz yerde elektrik yoksa jeneratör bağlayıp elektrik de üretebiliyorum" diye konuştu.
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler

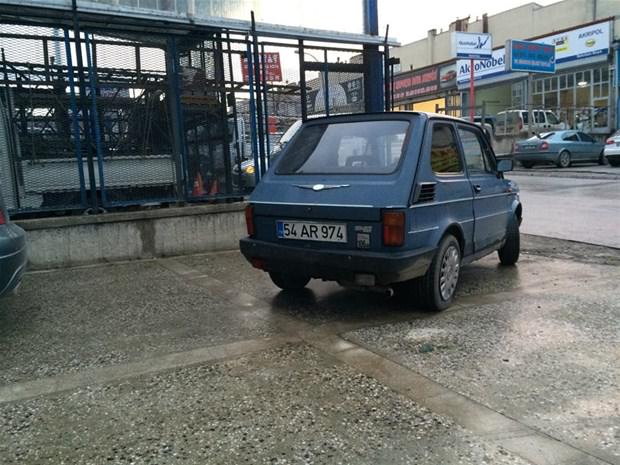

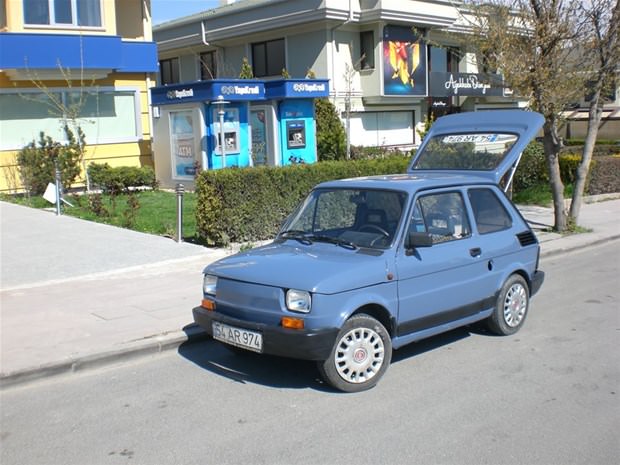

Benzinli aracı elektrikli arabaya çeviren Murat Orhon, yaptığı işlemleri Facebook sayfasında böyle anlattı. %100 elektrikle çalışan bir araç yapma fikri bir süredir aklımdaydı bunun için uygun seçeneklerden en ucuzu olan 1990 model Fiat 126 Bis imi 2 ay önce 3.000.- TL ye aldım, ve benzinli motoru ile son sürüşü yaptım
Restorasyonda Çığır Açan Türkler

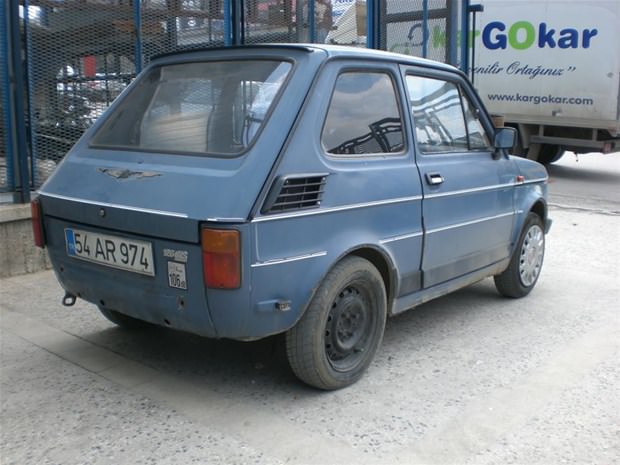

Aracın fiziksel boyutları oldukça küçük olduğu için çokda hafif , buda elektrikle çalışan bir araç için daha uzun menzil demek.
Restorasyonda Çığır Açan Türkler
126 Bis çok basit bir araç dönüşüm sırasında ne direksiyon sistemine nede hidrolik fren sistemine elektrikli pompa takmak gerekmiyor buda işimi oldukça kolaylaştıracak.
Restorasyonda Çığır Açan Türkler
Bu araçların sulu ve susuz tipleri var , benimki su soğutmalı yani motorla beraber radyatör fan vs. de sökmem gerekiyor
Restorasyonda Çığır Açan Türkler

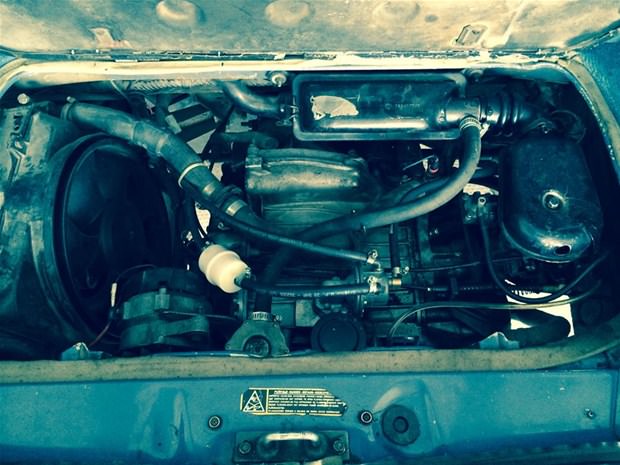

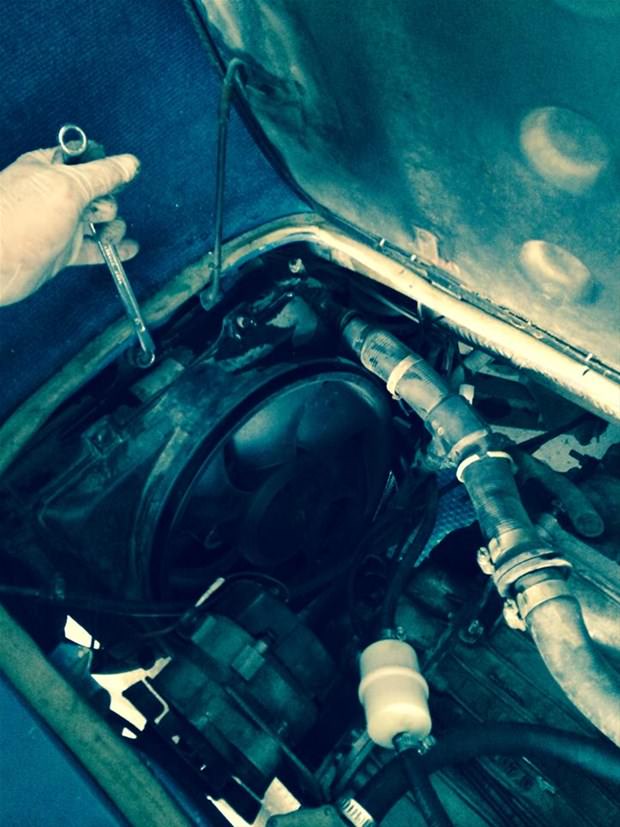

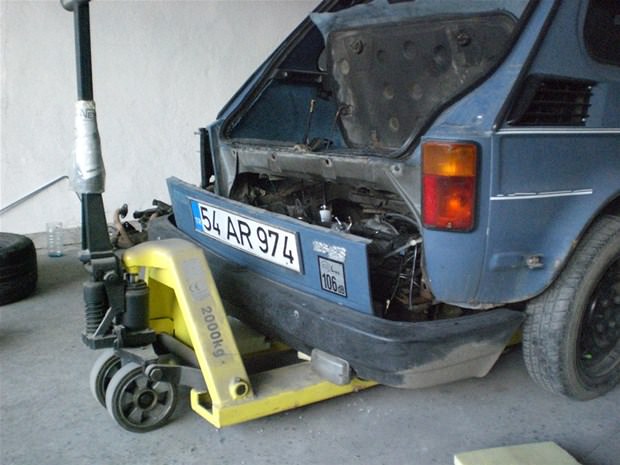

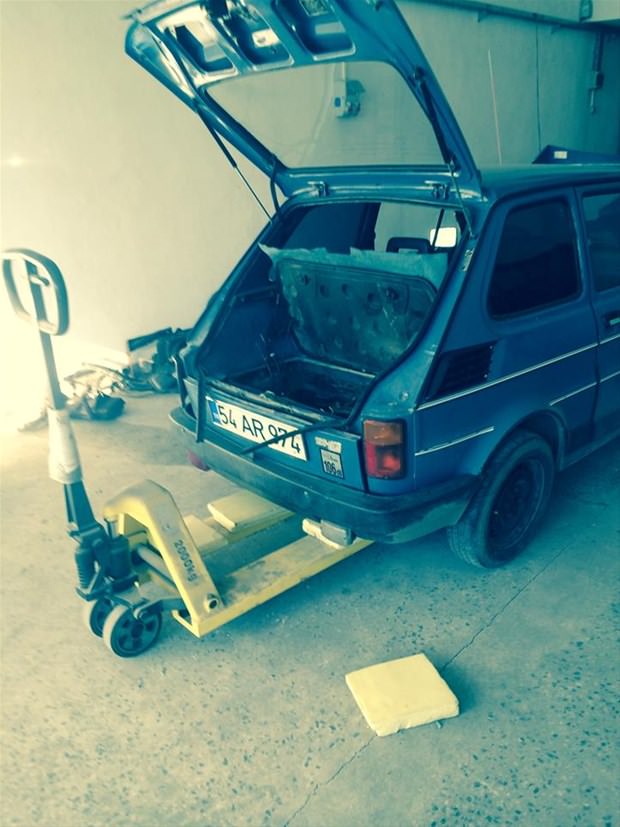

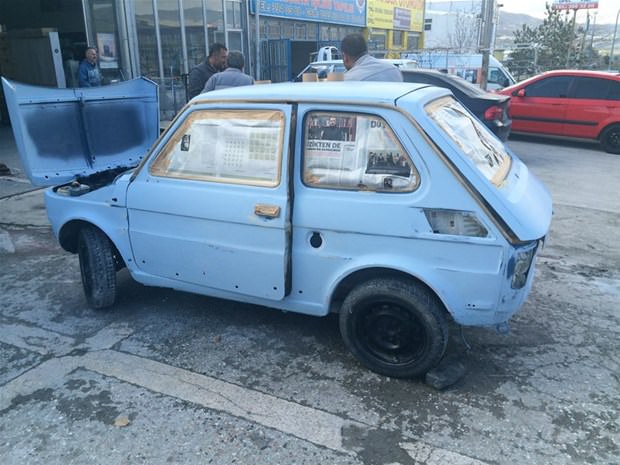

Önce ön tarafdan aracın aküsünü söktüm daha sonra soğutma ve kalorifer sistemini daha sonra ise motor ve benzin deposunu, arka koltuklarıda söktüm aküler için oraya uygun bir yer yapacağım.
Restorasyonda Çığır Açan Türkler
Önce ön tarafdan aracın aküsünü söktüm daha sonra soğutma ve kalorifer sistemini daha sonra ise motor ve benzin deposunu, arka koltuklarıda söktüm aküler için oraya uygun bir yer yapacağım.
Restorasyonda Çığır Açan Türkler

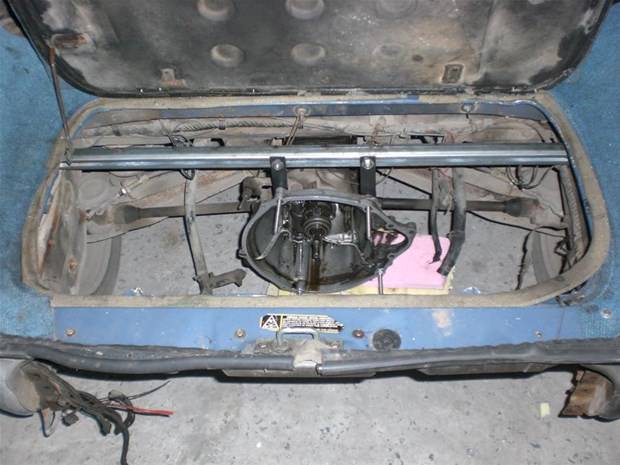

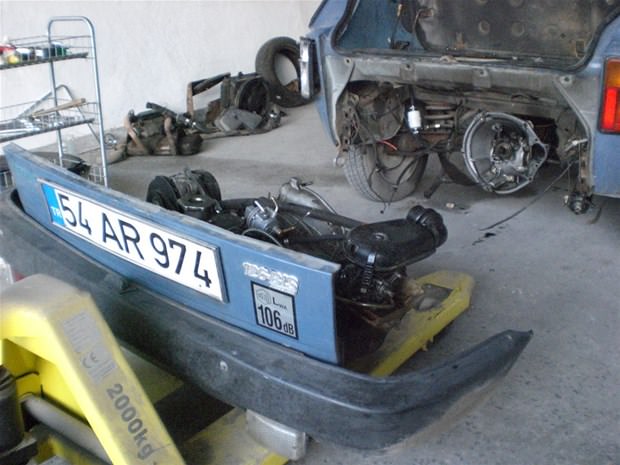

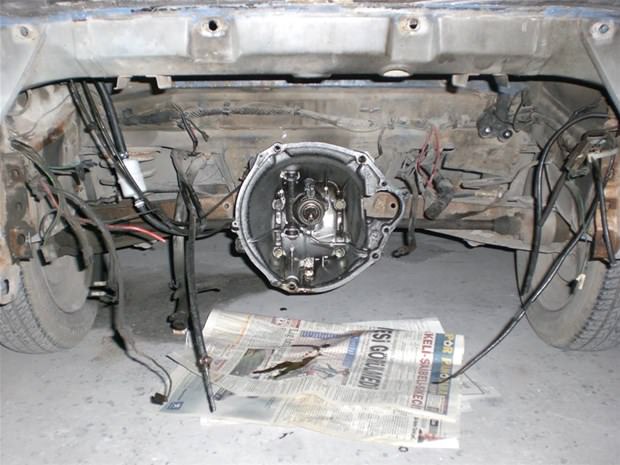

Motoru yerinden çıkarmadan önce benzin, su ve elektrik bağlantılarınıda söktüm, sanki hepsi geri takılacakmış gibi kırmadan bozmadan kesmeden çalıştığım için söküm biraz uzun sürdü
Restorasyonda Çığır Açan Türkler
Şimdilik şanzıman ve debriyajı kullanacağım, sürüş testlerinden sonra bazı değişikler yapabilirim nede olsa bu araç benim için bir test platformu. — Ostim Ankara'da.
Restorasyonda Çığır Açan Türkler

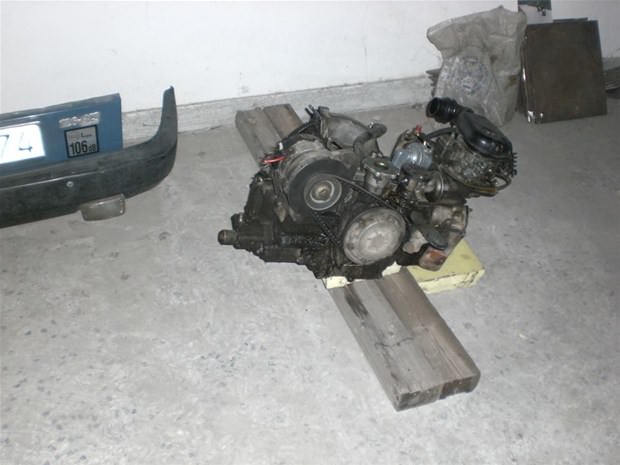

126 Bis motoru...
Restorasyonda Çığır Açan Türkler

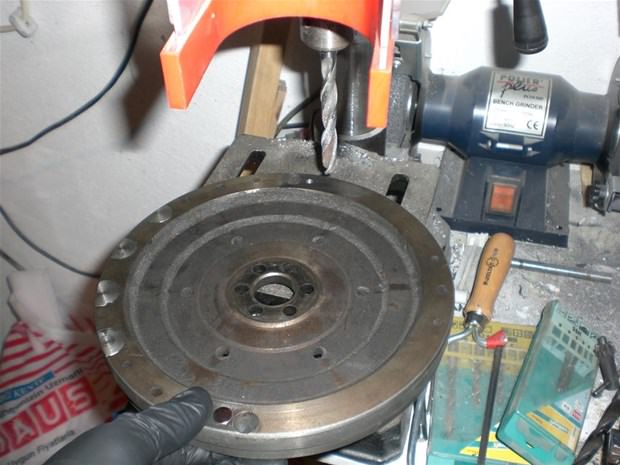

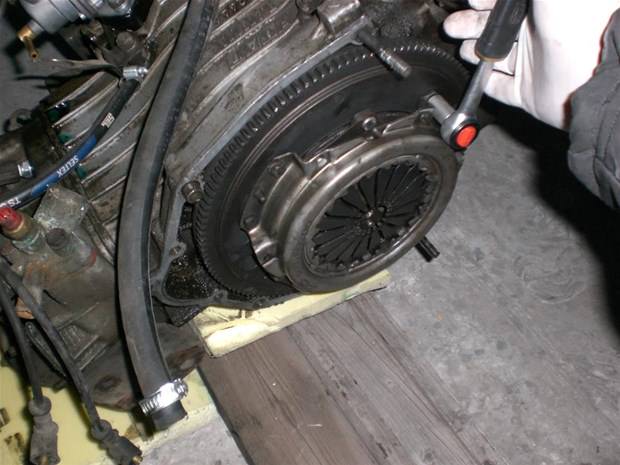

Motorun üstünden debriyaj baskı ve balatası ile volanı sökeceğim, bunları çizip yaptıracağım adaptör parçaları ile elektrik motoruna bağlayacağım.
Restorasyonda Çığır Açan Türkler

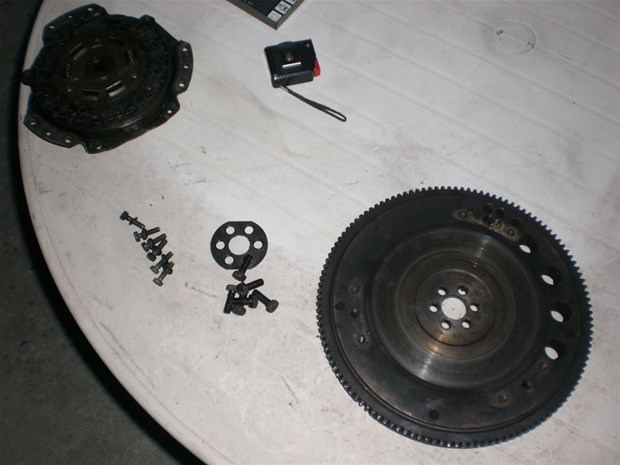

Baskı, balata ve volan...
Restorasyonda Çığır Açan Türkler

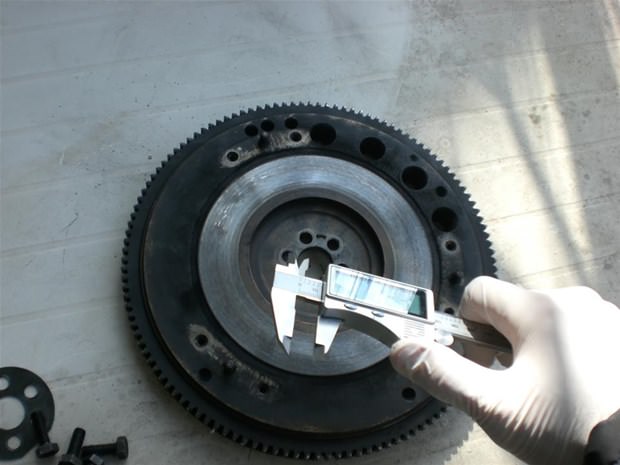

Gerekli parçaları yapabilmek için bazı ölçüler almak ve biraz kafa yormak gerekti
Restorasyonda Çığır Açan Türkler

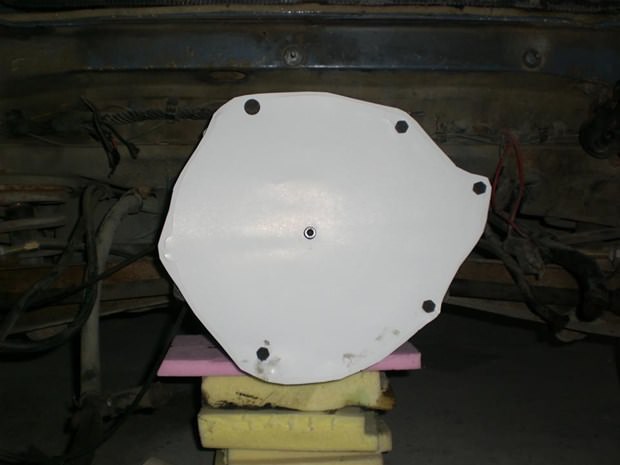

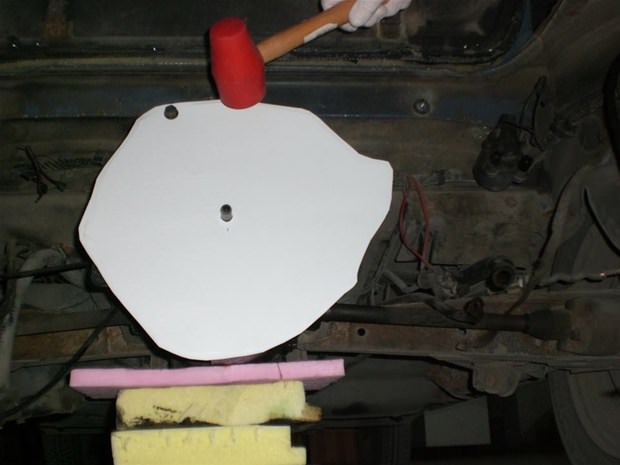

Şanzıman bağlantısı için kartondan şablon çıkardım
Restorasyonda Çığır Açan Türkler
Araç üstünde yaptığım her işlemi detayları ile yazmama imkan yok ama merak edenlere bir fikir vermesi için önemli işlemleri resimleri ile açıklamaya çalışıyorum.
Restorasyonda Çığır Açan Türkler

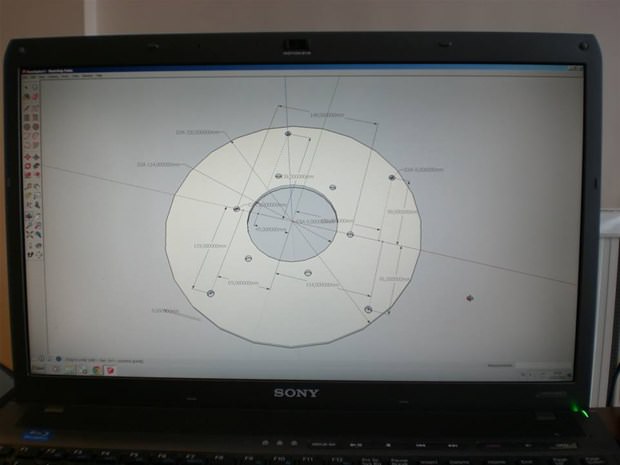

Aldığım ölçüler ve çıkardığım şablona göre bağlantı parçasını çizdim.
Restorasyonda Çığır Açan Türkler

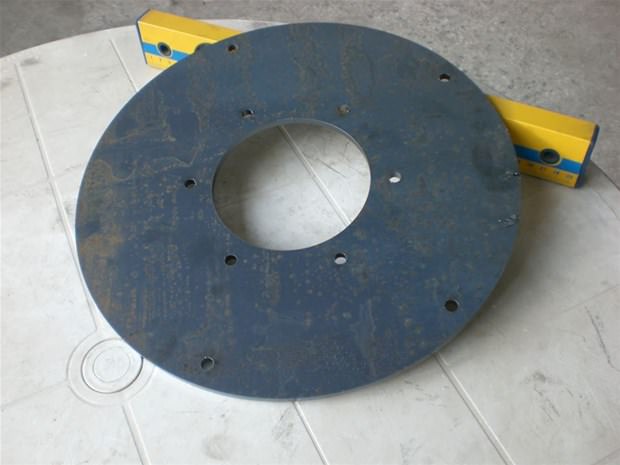

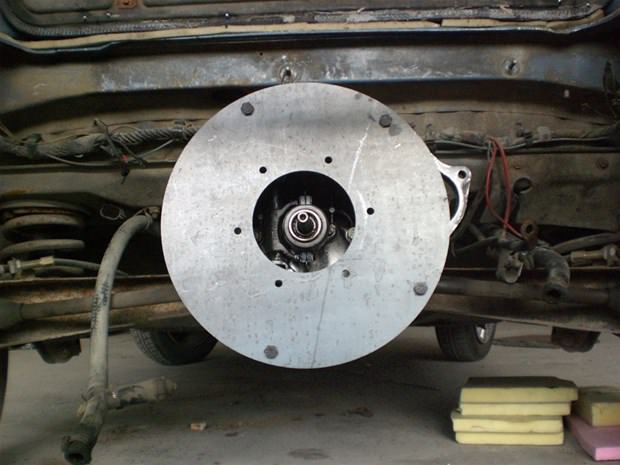

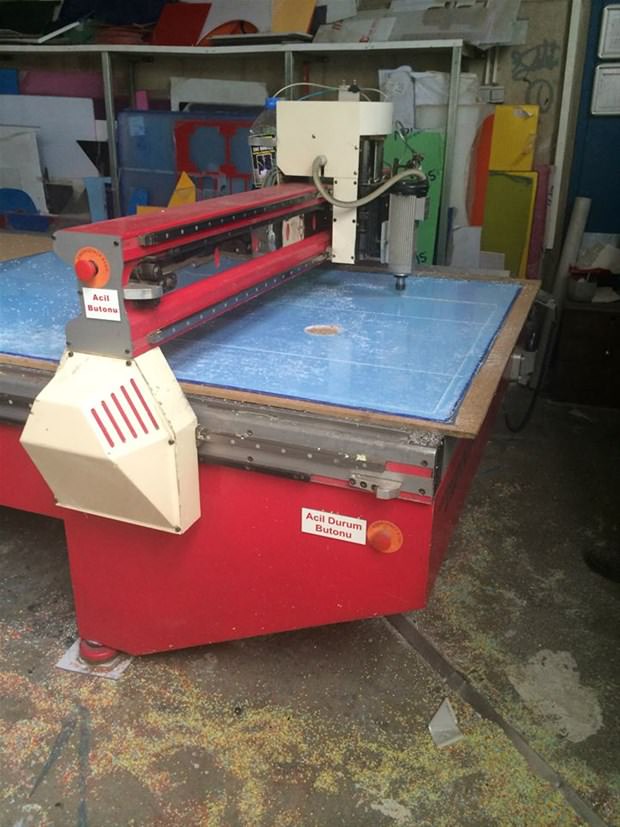

Parçayı CNC Lazer de kestirdim.
Restorasyonda Çığır Açan Türkler
Volan bağlantı parçasını çizdim.
Restorasyonda Çığır Açan Türkler

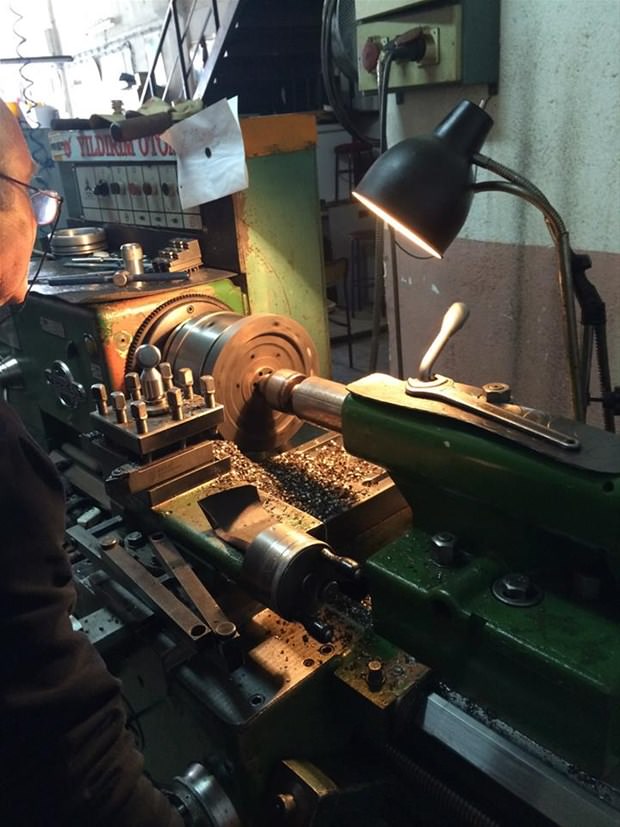

Torna ve frezede işlettim.
Restorasyonda Çığır Açan Türkler
6001 rulmanlara şanzıman mili geçecek.
Restorasyonda Çığır Açan Türkler

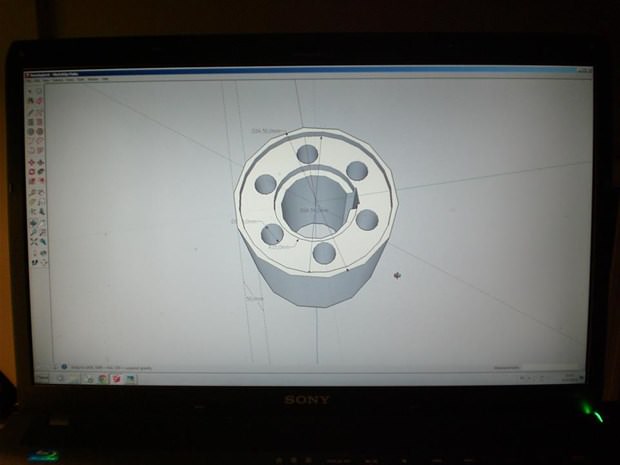

Elektrik motoru bağlantı parçası çizimi
Restorasyonda Çığır Açan Türkler

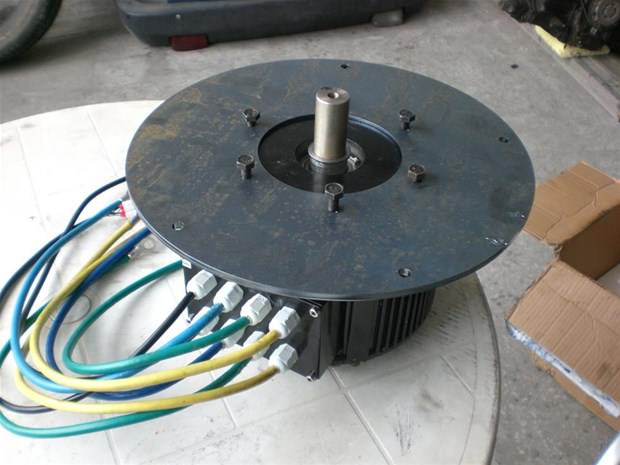

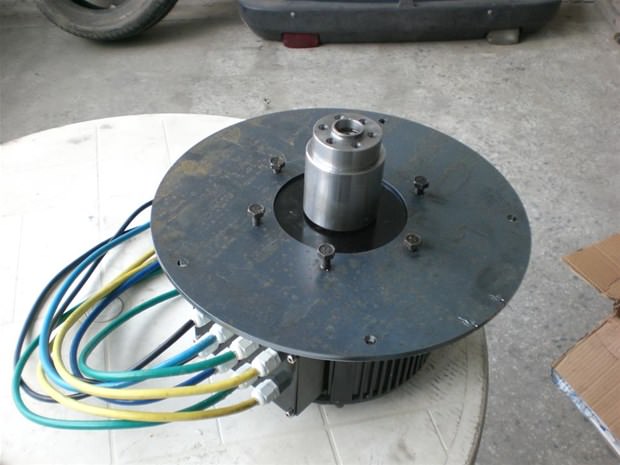

Bitmiş imalat.
Restorasyonda Çığır Açan Türkler
Parçaların birbirine uyduğuna bakmak ve bazı ölçüler almak için geçici montaj...
Restorasyonda Çığır Açan Türkler

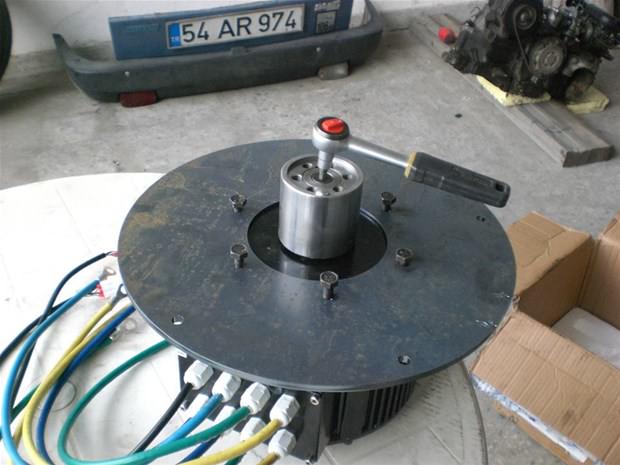

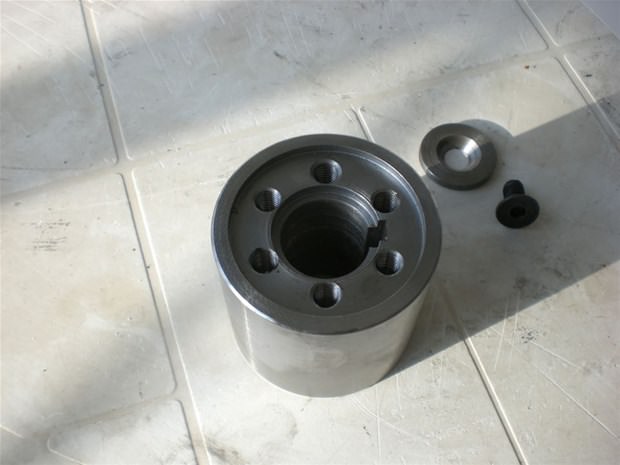

Kamalı motor bağlantı parçası.
Restorasyonda Çığır Açan Türkler

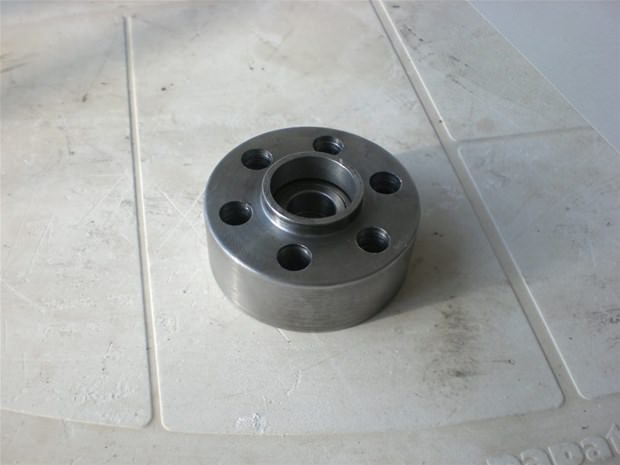

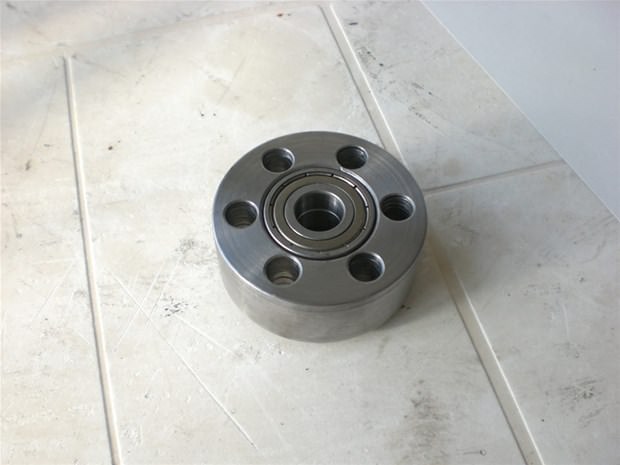

Rulmanlı ara parça...
Restorasyonda Çığır Açan Türkler

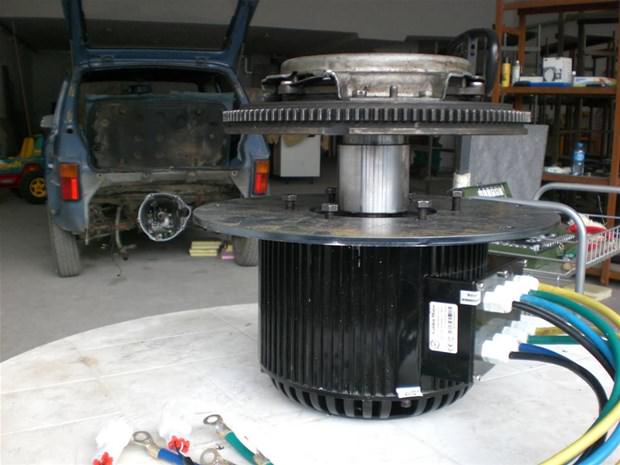

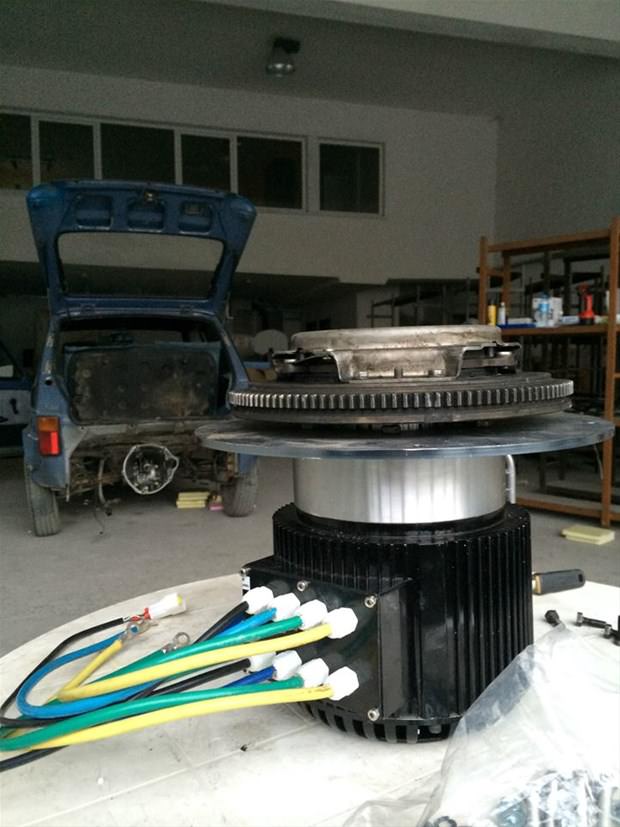

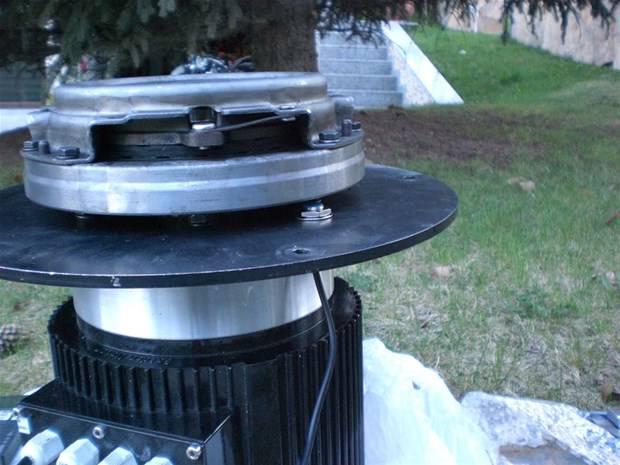

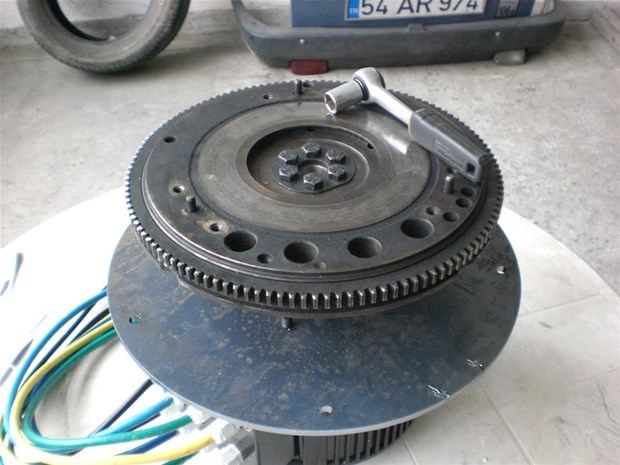

Volan nihayet motorla buluştu...
Restorasyonda Çığır Açan Türkler

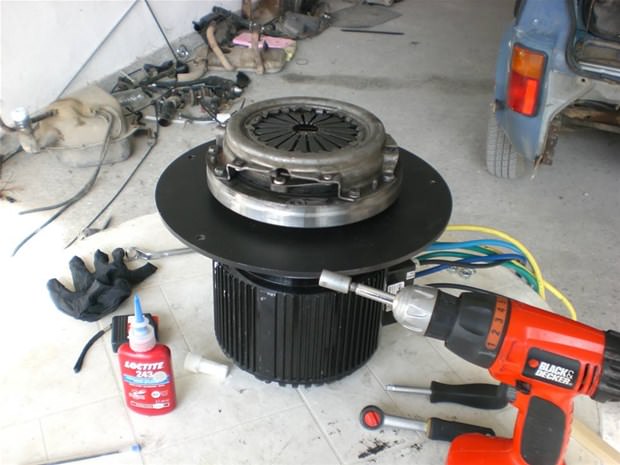

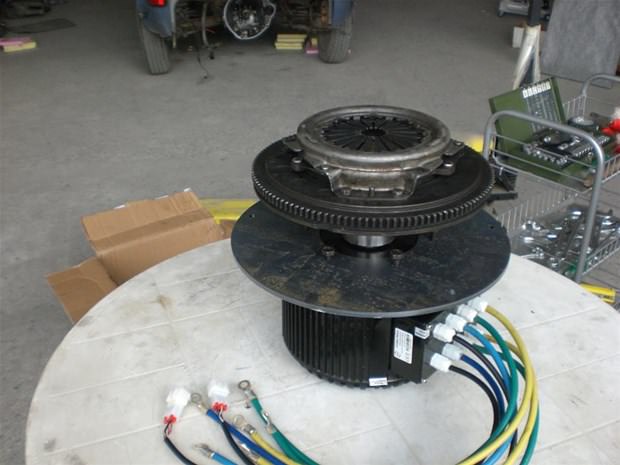

Baskı ve balatada bağlandı ve montaj tamam...
Restorasyonda Çığır Açan Türkler
Birkaç ölçü aldıkdan sonra geri sökeceğim, montaj plakasını şanzımana iyice yaklaştırmak için motoru geriye alacak bir parça çizmem ve yaptırmam gerekiyor...
Restorasyonda Çığır Açan Türkler
Delikler tutuyor..
Restorasyonda Çığır Açan Türkler

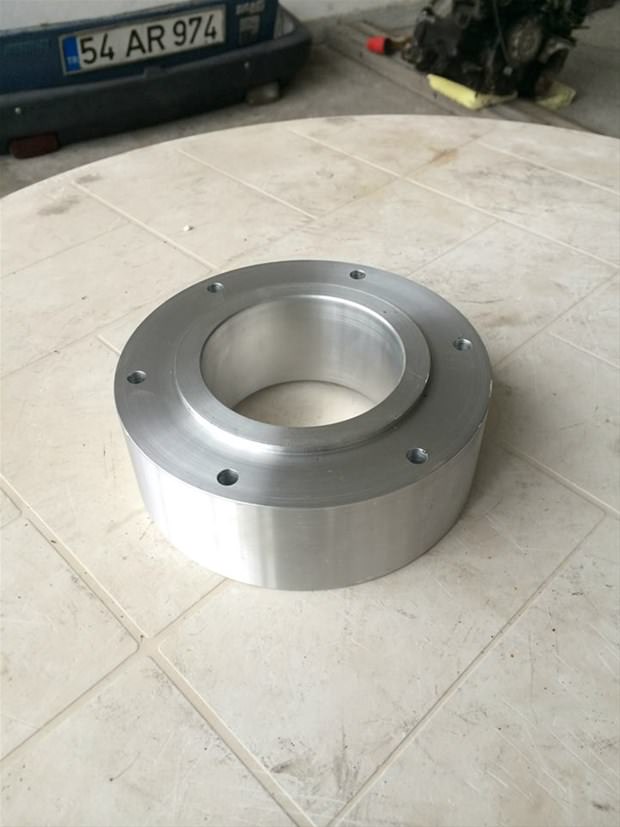

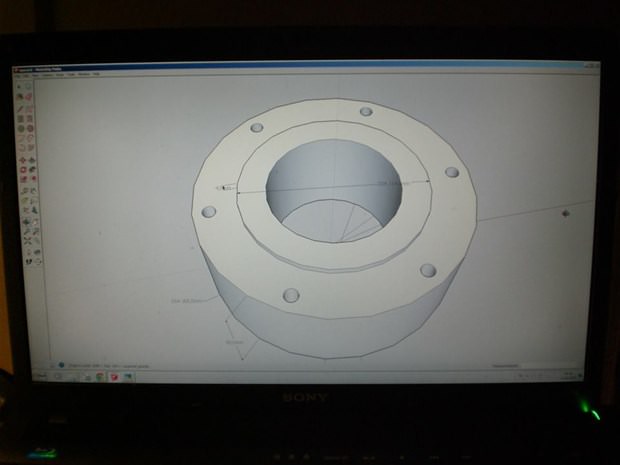

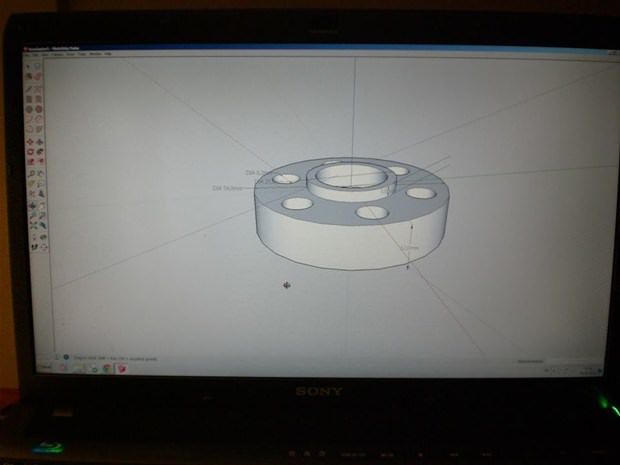

Spacer ı çizdim
Restorasyonda Çığır Açan Türkler
Parça oldukça büyük, ağır olmaması için aluminyumdan işlettim
Restorasyonda Çığır Açan Türkler
Motoru 6 cm. geriye alınca şanzıman ile bağlantı plakası arası 2 cm. ye düştü buda bağlantı civatalarının oluşacak torka dayanmasını çok kolaylaştıracak.
Restorasyonda Çığır Açan Türkler

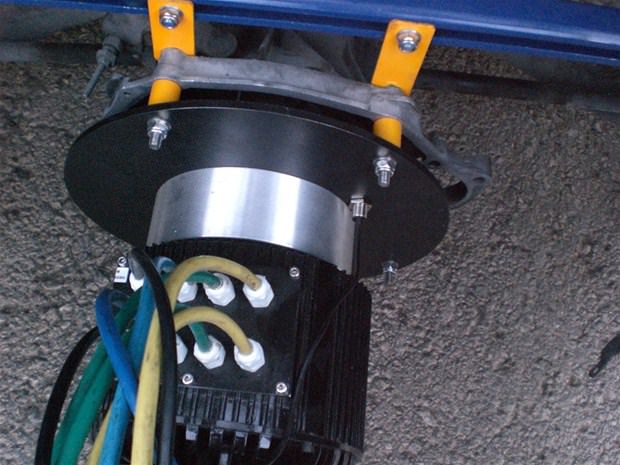

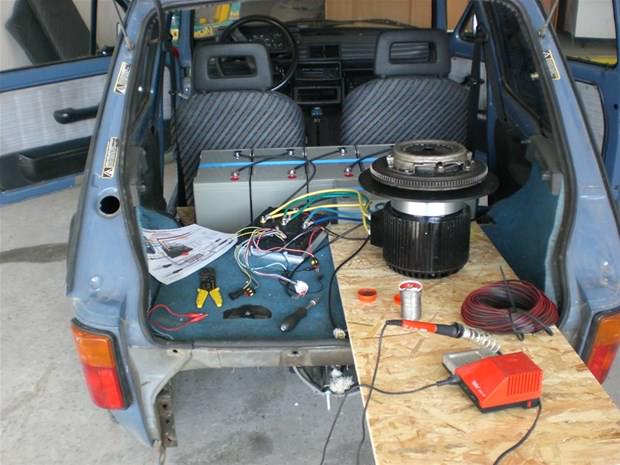

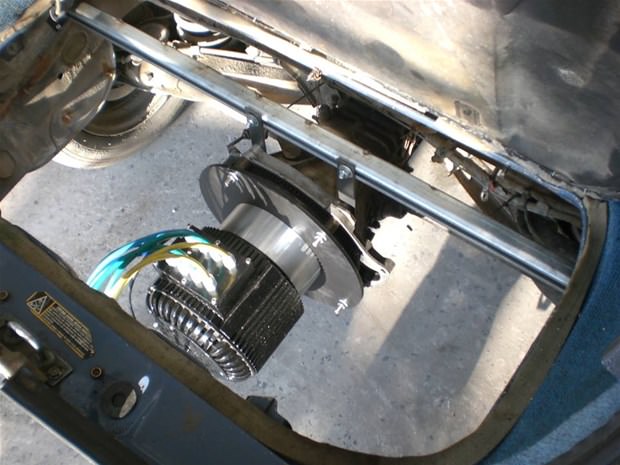

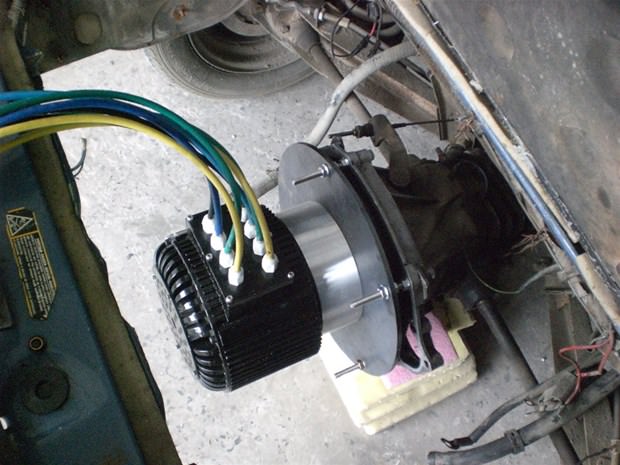

Nihayet geçicide olsa motoru araca taktım bundan sonrası mekanikden çok elektrik, elektronik...
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler

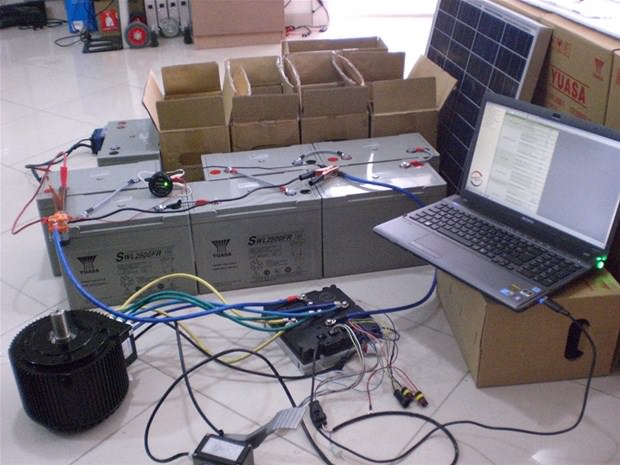

Daha önce motoru ve kontrol ünitesini test edip ön ayarlarını yapmışdım..
Restorasyonda Çığır Açan Türkler
Araca takmayı düşündüğüm göstergelerden biri. Hepsini çok düşük fiyatlara ebay den aldım...
Restorasyonda Çığır Açan Türkler

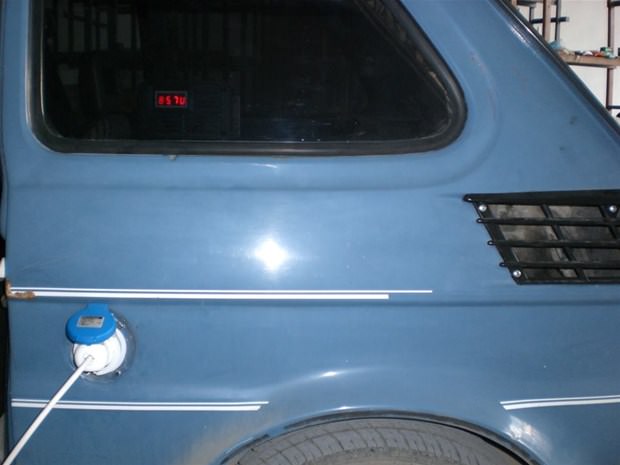

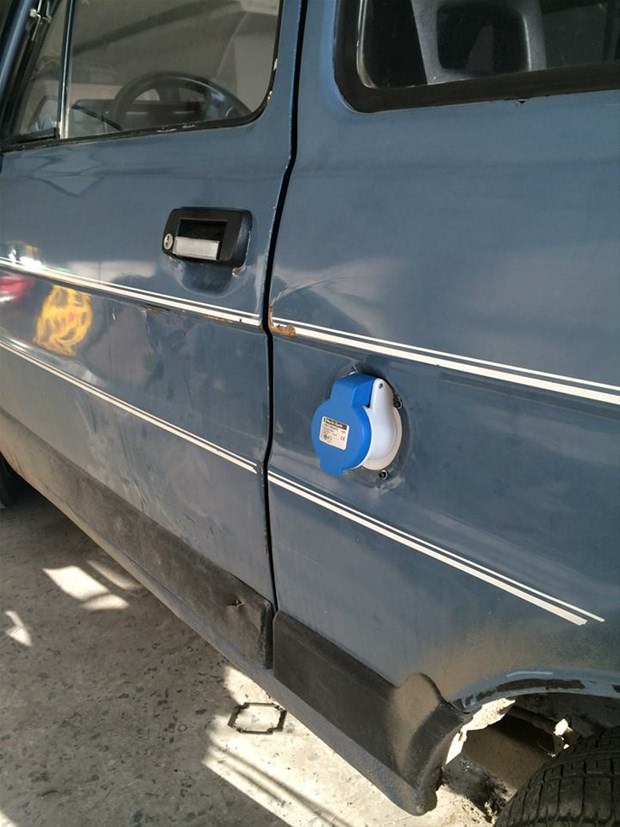

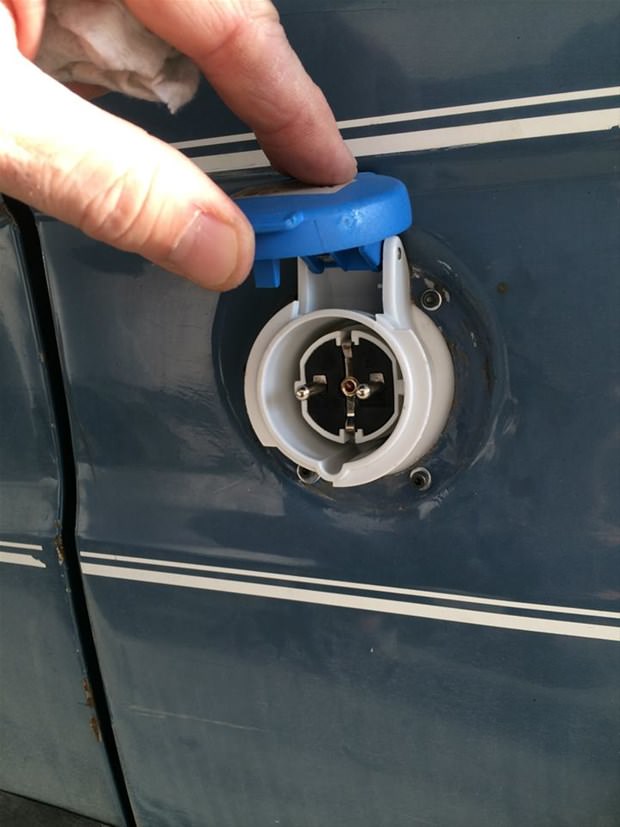

Sökülen benzin deposunun doldurma kapağı yerine şarj prizi...Yalnız kapaklı fiş piyasada bulunmuyor kapaklı olanlar hep dişi yani priz...
Restorasyonda Çığır Açan Türkler
Bir kapaklı priz bir fiş ve biraz epoksi ile kendim yaptım...72 V 10 A şarj cihazıda gümrüğe takıldı ama evrakları yolladım bugün yarın gelir.
Restorasyonda Çığır Açan Türkler
Bir kapaklı priz bir fiş ve biraz epoksi ile kendim yaptım...72 V 10 A şarj cihazıda gümrüğe takıldı ama evrakları yolladım bugün yarın gelir.
Restorasyonda Çığır Açan Türkler

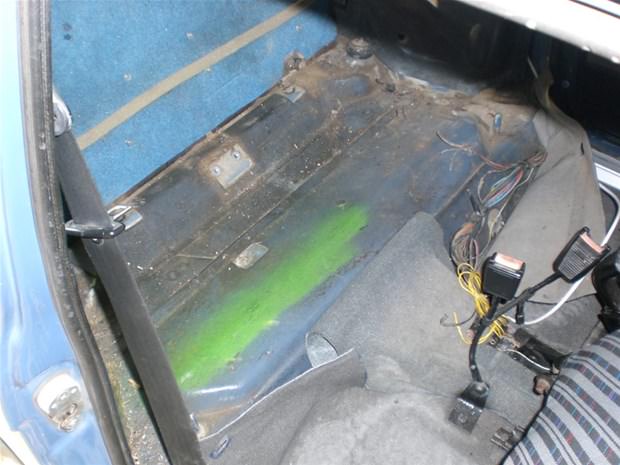

Arka koltuğu sökünce aküleri koymak için pekde düzgün olmayan bir zemin çıkdı.
Restorasyonda Çığır Açan Türkler

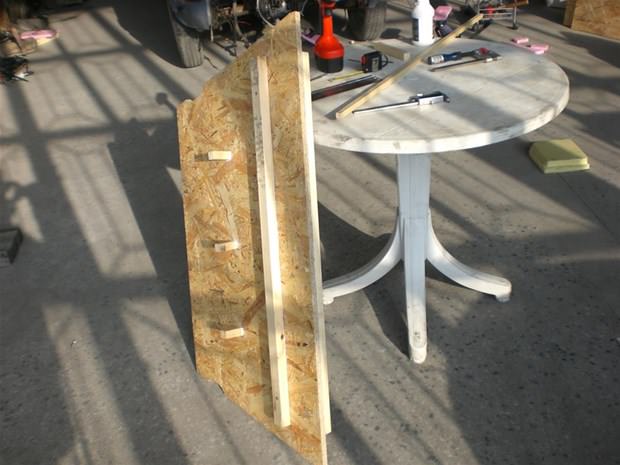

u sorunu çözmek için biraz marangozluk gerekti.
Restorasyonda Çığır Açan Türkler

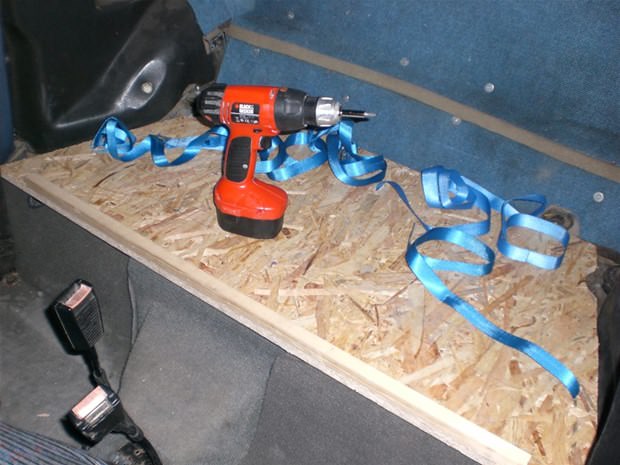

Ağır aküler nedeniyle zaman içinde meydana gelebilecek çökmeleri önlemek için çeşitli boylardaki tahtalarla destekli 15 mm. OSB den aldığım ölçülere göre bir platform yaptım.
Restorasyonda Çığır Açan Türkler
Arka koltuğun olduğu yere vidaladım.
Restorasyonda Çığır Açan Türkler

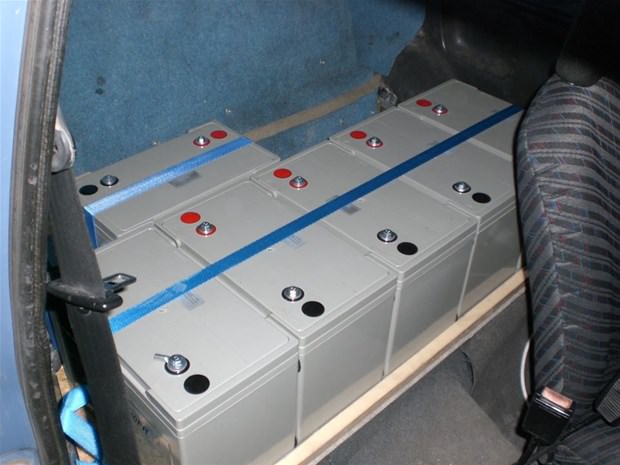

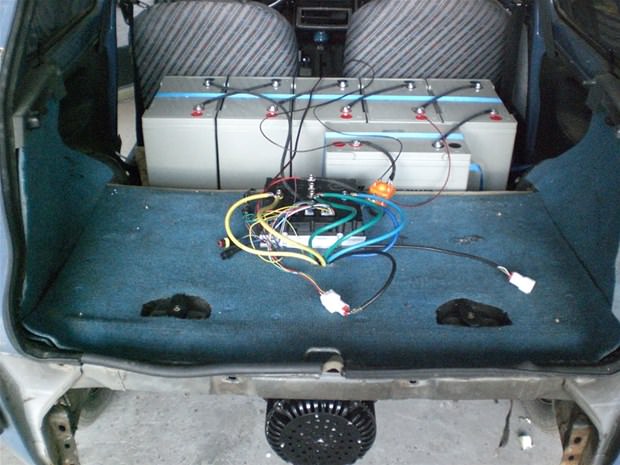

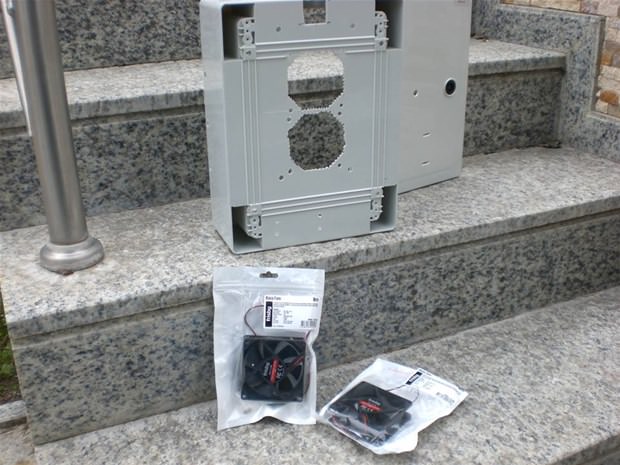

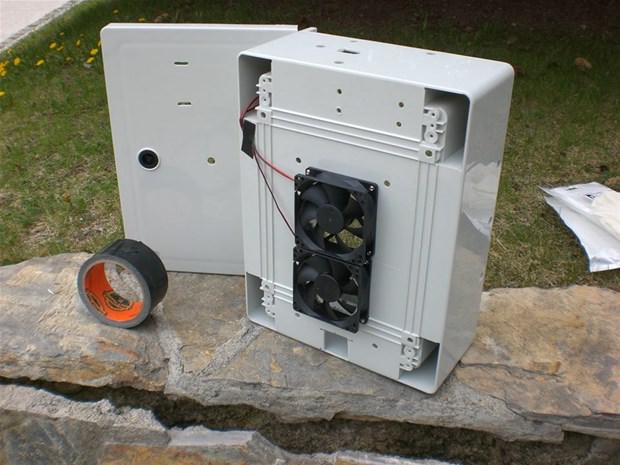

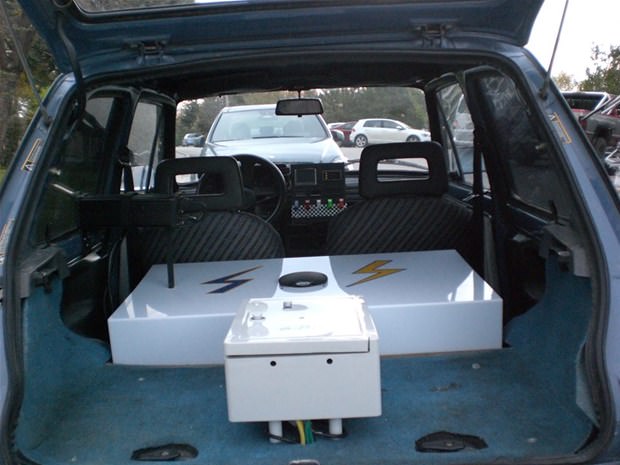

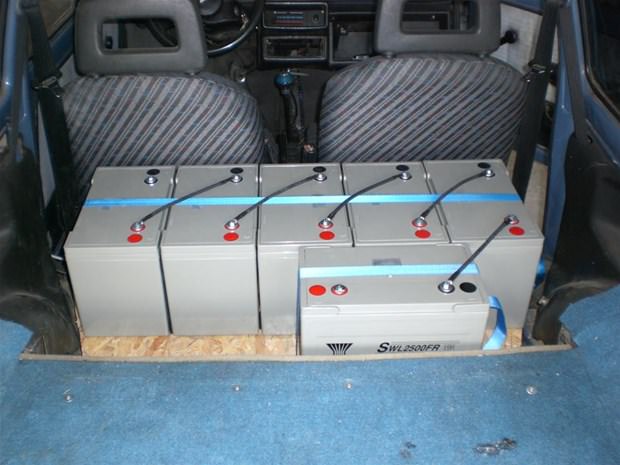

Aküler yerlerine konuldu , daha sonra üstlerini bir pleksi fanus ile kapatmayı ve fan ile havalandırmayı düşünüyorum
Restorasyonda Çığır Açan Türkler

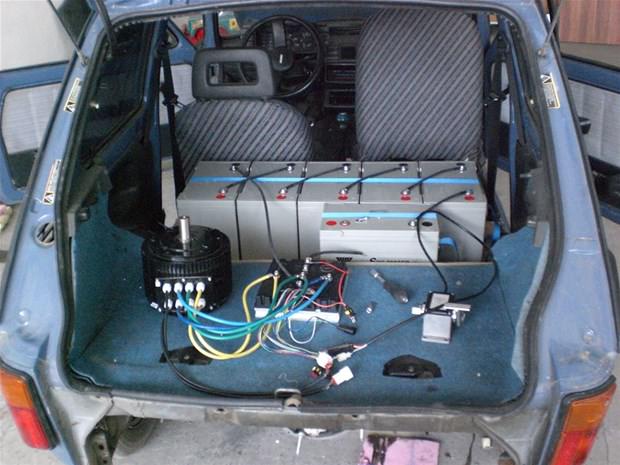

Ara bağlantılar yapıldı , 72 Volt hazır...
Restorasyonda Çığır Açan Türkler

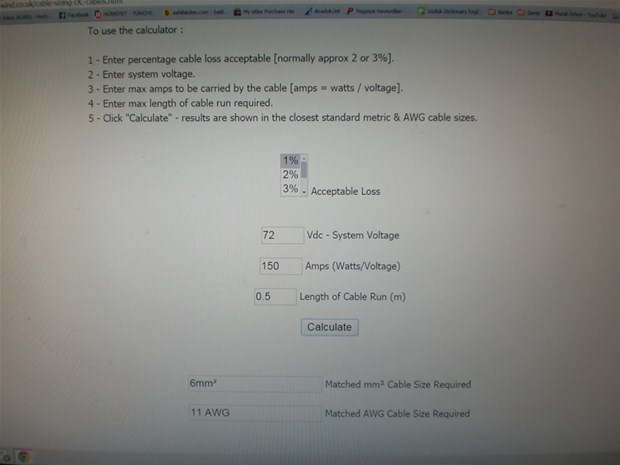

Kablo kesiti 6 mm2 çıkmasına rağmen 16 mm2 kesitli kablo kullandım genede gözüme ince geliyor.
Restorasyonda Çığır Açan Türkler
Yaptığım son denemede motorun ters döndüğünü farkettim uç değiştirmek sorunu çözmedi tek çare kontrolun reverse özelliğini kullanmak..
Restorasyonda Çığır Açan Türkler

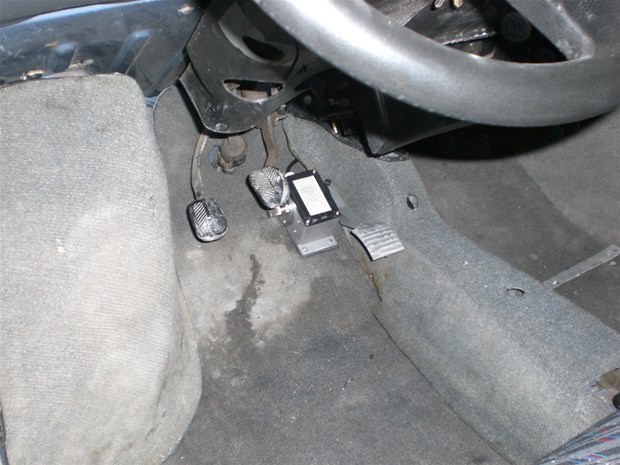

Aracın gaz pedalını söküp yerine potansiyometre pedalı taktım kablosunuda lehimle ekleyip uzattım artık arkadaki motor kontrole gelen bütün kablolar tamam. Yarın veya ilk fırsat bulduğumda test sürüşü için hazır gibi...
Restorasyonda Çığır Açan Türkler
Ters dönme sorunu çözüldü , son bağlantılar son lehimler...
Restorasyonda Çığır Açan Türkler

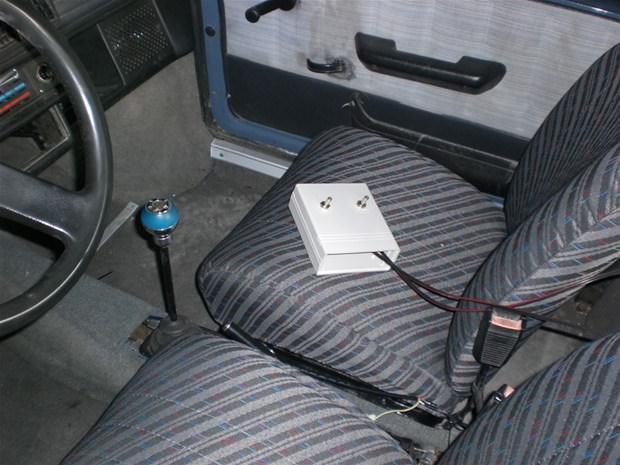

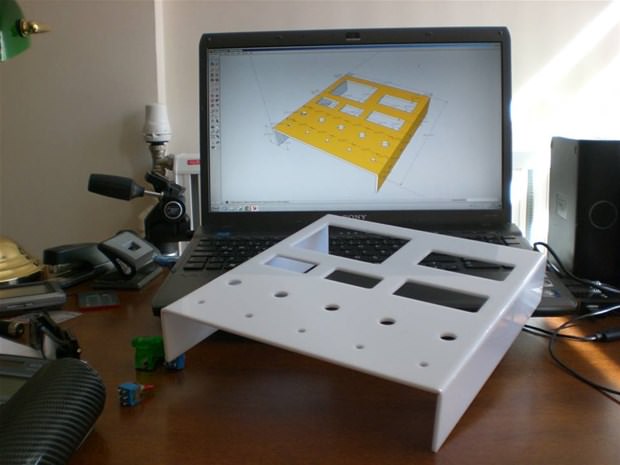

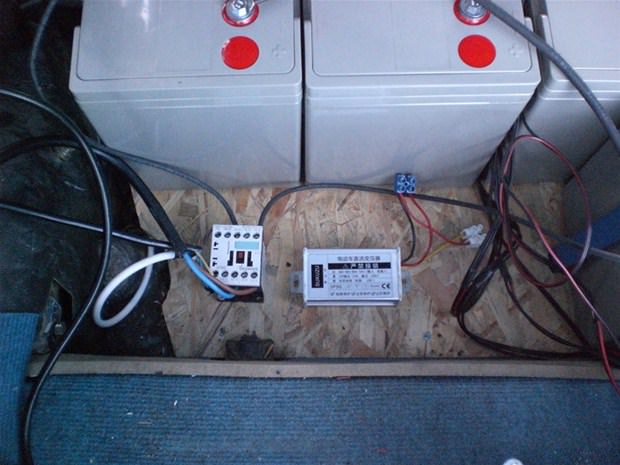

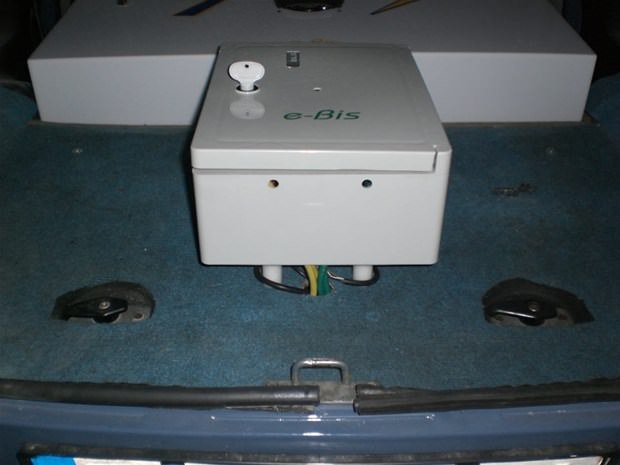

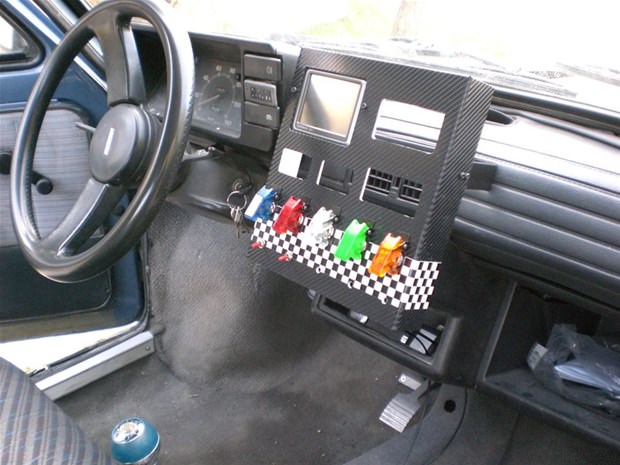

2 anahtarlı geçici bir kutu yaptım daha sonra bu anahtarlar yapacağım kontrol panelinde olacak , bir tanesi kontaktörü aktif hale getiriyor diğeri kontrolun e-lock ını kaldırıyor her ikisini açmadan çalışmıyor.
Restorasyonda Çığır Açan Türkler

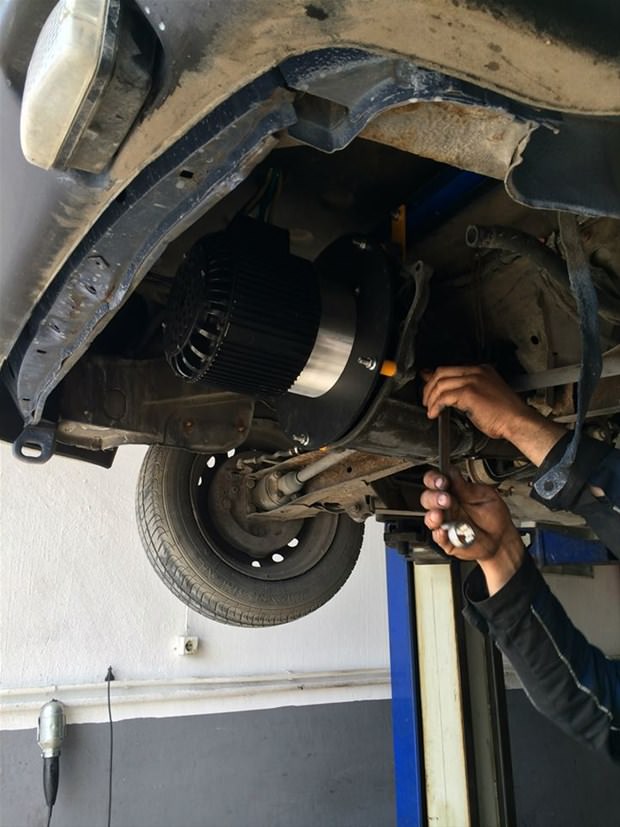

Motoru tekrar monte ettim.
Restorasyonda Çığır Açan Türkler
Tüm bağlantılar teorik olarak tamam ilk deneme videosu yorumlarda...
Restorasyonda Çığır Açan Türkler

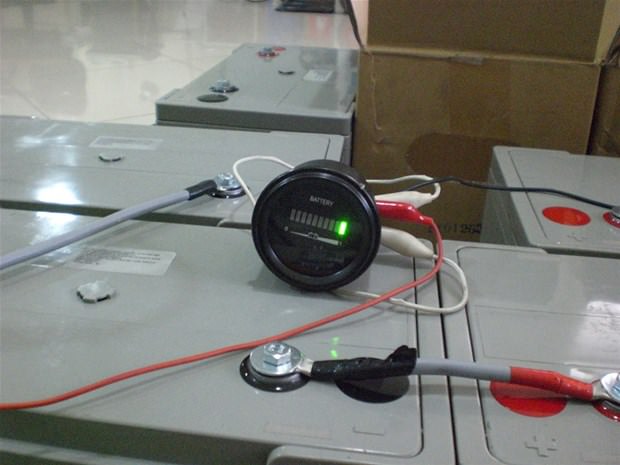

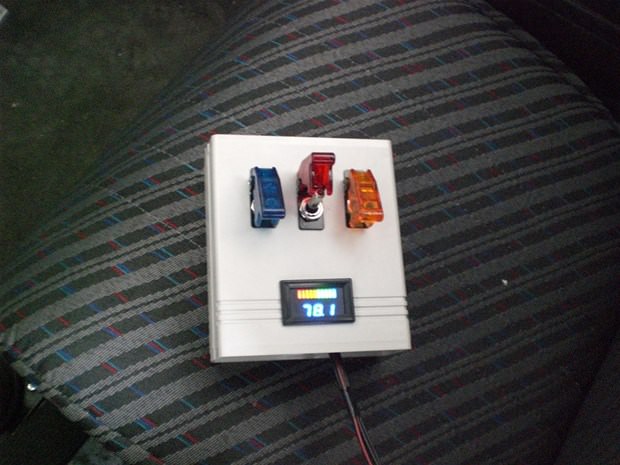

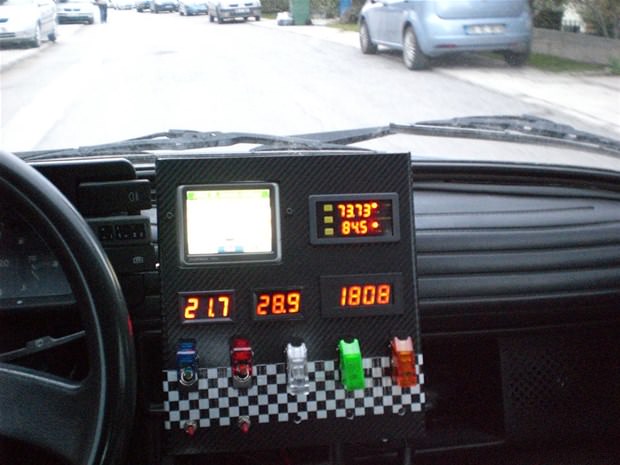

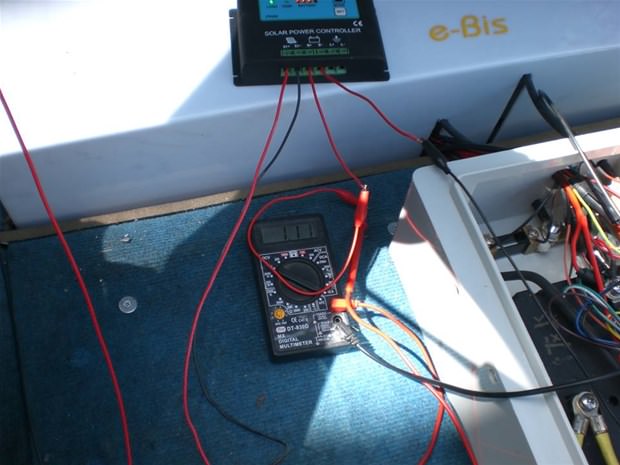

Geçici kontrol kutusunu biraz geliştirdim, artık akü voltajını ve kalan kapasiteyi görebileceğim
Restorasyonda Çığır Açan Türkler
72 Volt 10 A switch mode şarj cihazını bağladım şimdilik güzel çalışıyor dışardanda şarj durumu görülebiliyor. Araç standart bir uzatma kablosu ile şarj edilecek.
Restorasyonda Çığır Açan Türkler

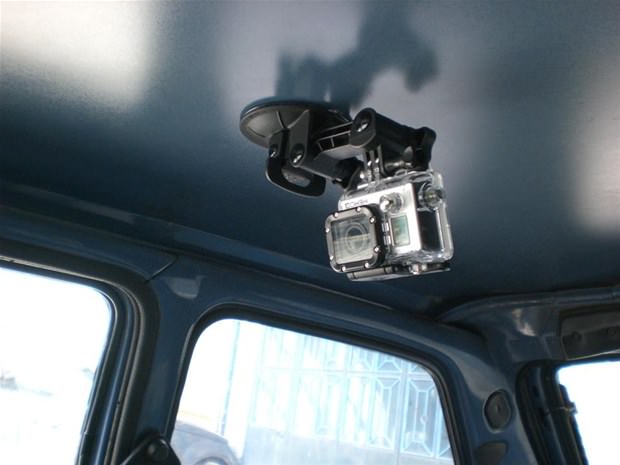

Artık deneme sürüşlerini kaydedeceğim
Restorasyonda Çığır Açan Türkler
Artık taktığım şeyleri söküp boya kaporta işlerine başlama zamanı...
Restorasyonda Çığır Açan Türkler
Sürüş testlerinden pek çok geri dönüş aldım, en önemlisi bence volanın arabayı hantallaştırması idi bu nedenle tornada olabildiğince küçülttük
Restorasyonda Çığır Açan Türkler
Volan debriyaj boyutunda küçültüldü, geçmeyen geri vitesi, şanzımanı biraz daha yukarı alarak düzelttim, ıvır zıvır birkaç düzeltme daha yaptım.
Restorasyonda Çığır Açan Türkler

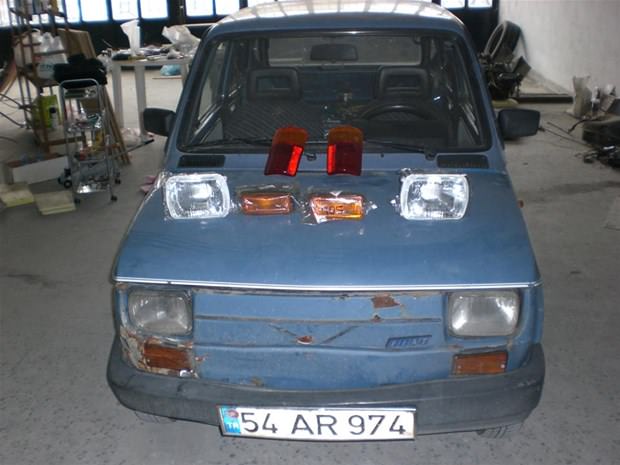

Artık güzelleşme zamanı, ayrılabilirsem minikden boya kaportaya göndereceğim.
Restorasyonda Çığır Açan Türkler
Geçtiğimiz hafta e-Bis in güzelleşme haftasıydı...
Restorasyonda Çığır Açan Türkler

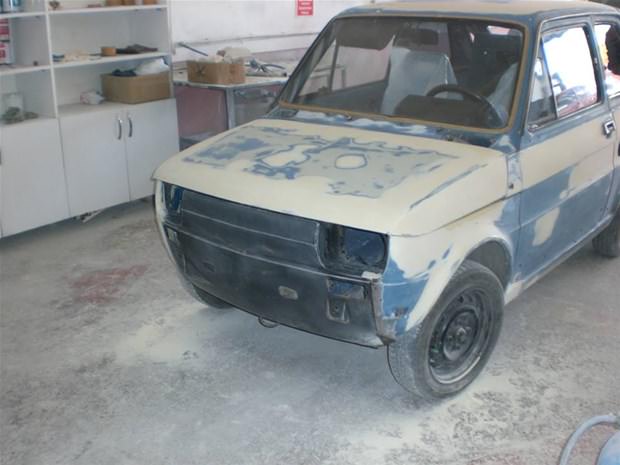

Fırında boyanmadan önce astar boyalı...
Restorasyonda Çığır Açan Türkler

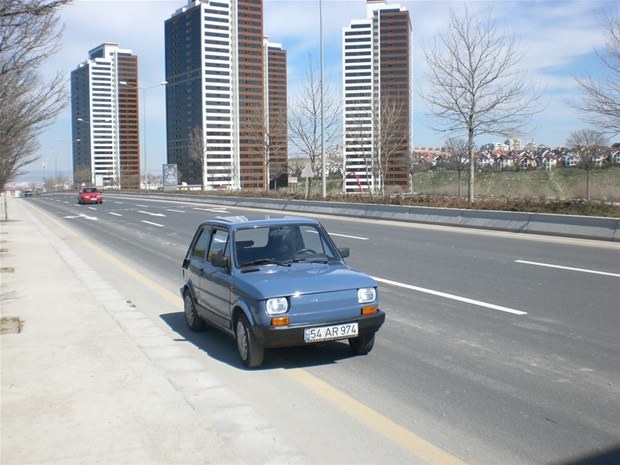

Ve İvedik O.S.B. den eve 24 km. lik yolculuk başlar , benzincide benzin! almaya durmadım sadece birkaç bileşenin sıcaklığını ve bazı civataların sıkılığını kontrol ettim.
Restorasyonda Çığır Açan Türkler
Aynı işlemi 10 km de bir yaptım artık Çayyolundayız...
Restorasyonda Çığır Açan Türkler
Eve birkaç km kaldı , bende de stres azaldı,
Restorasyonda Çığır Açan Türkler
24 km. yi sıfır sorunla tamamladı , bataryanın %65 i duruyor, maksimum 70 km hıza çıkdım daha hızlanabilir ama dördüde kampana olan güçlendiciside olmayan bu frenlere güvenemem.
Restorasyonda Çığır Açan Türkler

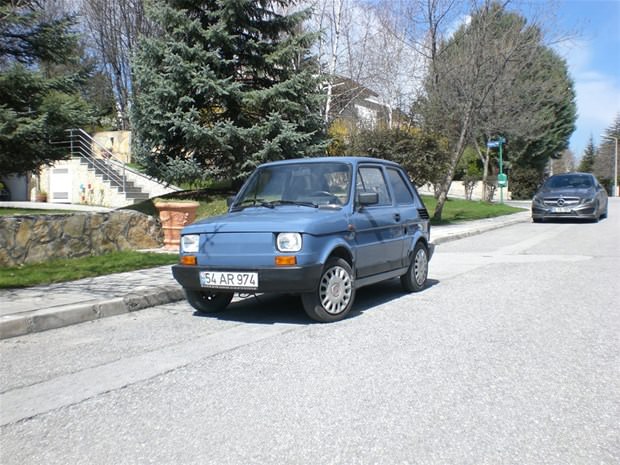

Ve eve vardık...
Restorasyonda Çığır Açan Türkler

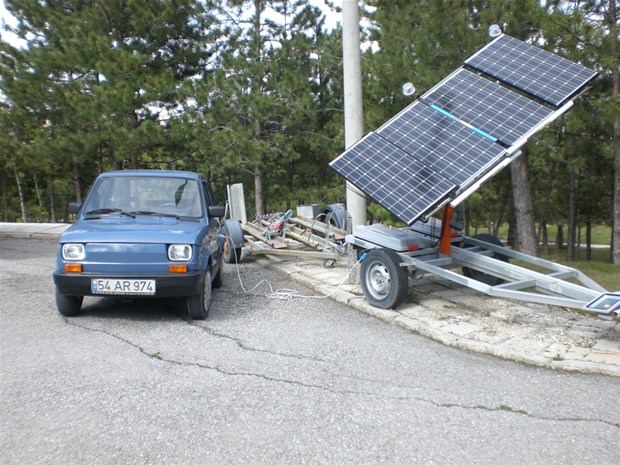

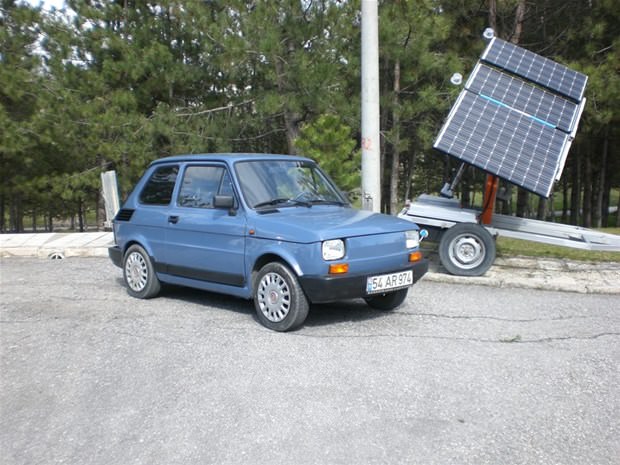

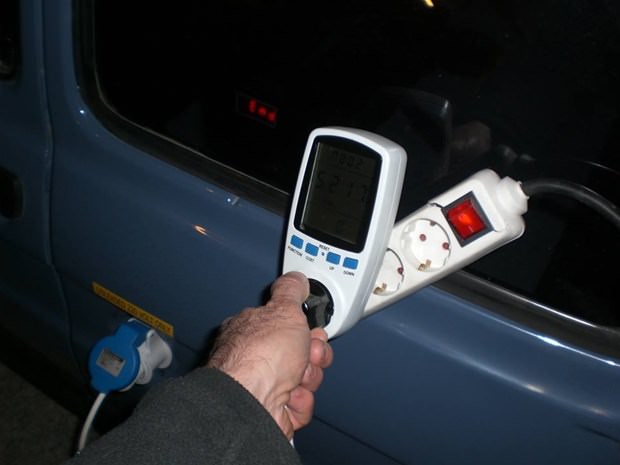

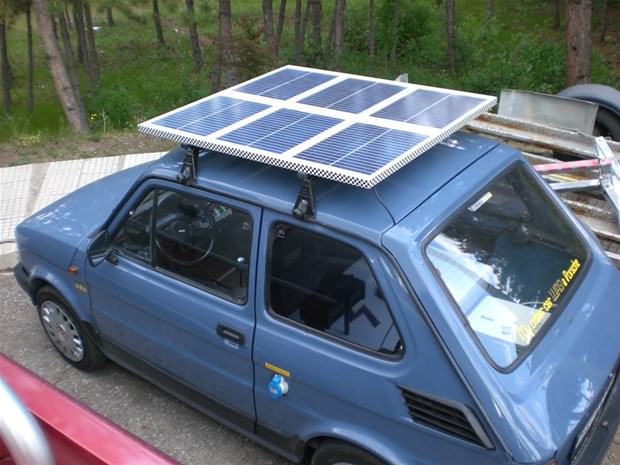

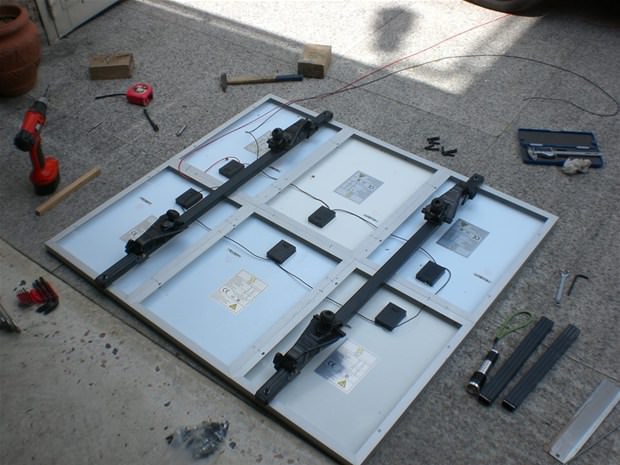

e-Bis in şarj prizinide yerine taktım ve artık tamamen yeşil enerjiden ve bedava akülerimizi doldurabiliriz.
Restorasyonda Çığır Açan Türkler

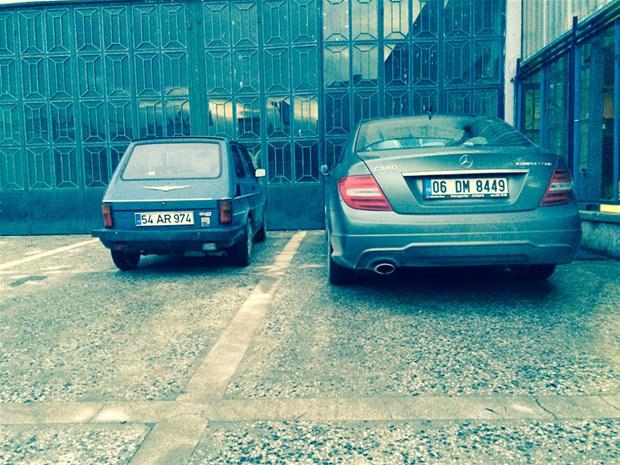

e-Bis vs. BMW i8 hybrid ...Yorumsuz...
Restorasyonda Çığır Açan Türkler
e-Bis projesinin %80 i bitti artık evde garajımda devam edeceğim ve bu arabaya bineceksem kesinlikle frenlerini modifiye etmem ve şanzımanın sesini azaltacak birşeylerde yapmam lazım, gerisi mükemmel...
Restorasyonda Çığır Açan Türkler

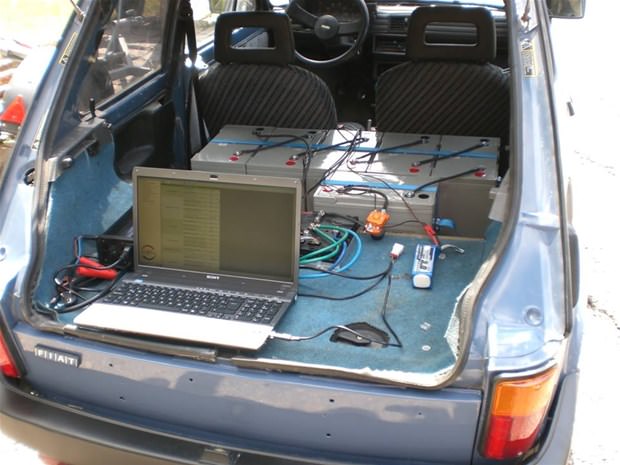

Yol testlerinden edindiğim bilgilerle tüm sistemi yeniden programladım.
Restorasyonda Çığır Açan Türkler
Şanzıman sesini azaltmak için Şaşmaz oto sanayi e gittim bulunabilecek en iyi yağ ve katkıları aldım.
Restorasyonda Çığır Açan Türkler

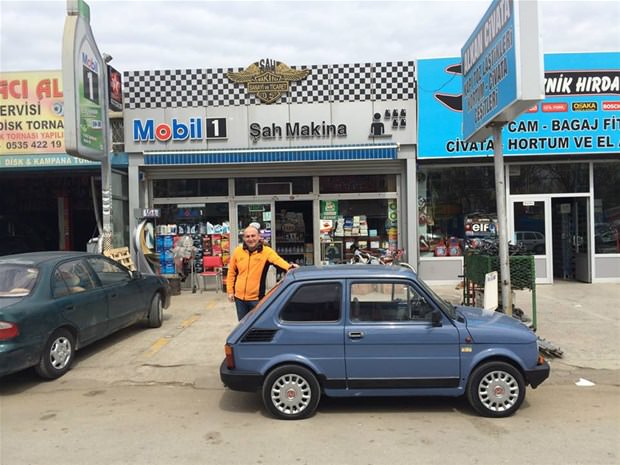

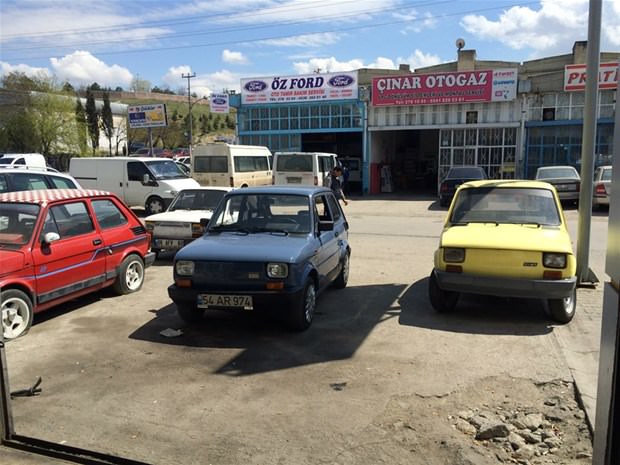

e-Bis benzinli kardeşleri ile.
Restorasyonda Çığır Açan Türkler
Restorasyonda Çığır Açan Türkler
e-Bis ime ilk defa başkasının eli değdi , şanzıman yağını değiştirdik teflon katkıyıda koyduk, gitmişken tüm tekerlerin fren kontrollerinide yaptırttım.
Restorasyonda Çığır Açan Türkler
Eve dönerken karbon salınımı çok yüksek , 100 km de 10 litre petrol türevi yakıt tüketen 2 tonluk bir araca tek başına binen bir arkadaşımın iş yerinede uğradım
Restorasyonda Çığır Açan Türkler
Değiştirdiğimiz yağ ve eklediğimiz teflon katkı şanzıman sesini yarı yarıya azalttı,, projeye devam...Motoru garajımda tekrar söktüm bir devir saati takabilmek için volana bir mıknatıs yerleştirmem gerekiyor tabi balansı bozmadan.
Restorasyonda Çığır Açan Türkler

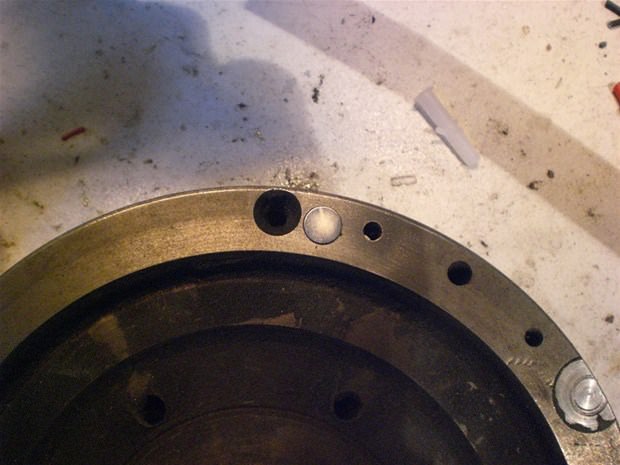

Tam mıknatıs boyutunda bir yuva açtım ve mıknatısı epoksi ile oraya yerleştirdim.
Restorasyonda Çığır Açan Türkler
Artık motor devrini bir hall sensor ile sürekli okuyabileceğim.
Restorasyonda Çığır Açan Türkler
Motoru rpm sensor ile birlikde tekrar taktım artık yaklaşık 25 kg. lık bu montaj hiç zor gelmiyor, 10 kere söküp takınca alışdım.
