Dikiz aynasının arkasındaki kamera ne yapıyor?

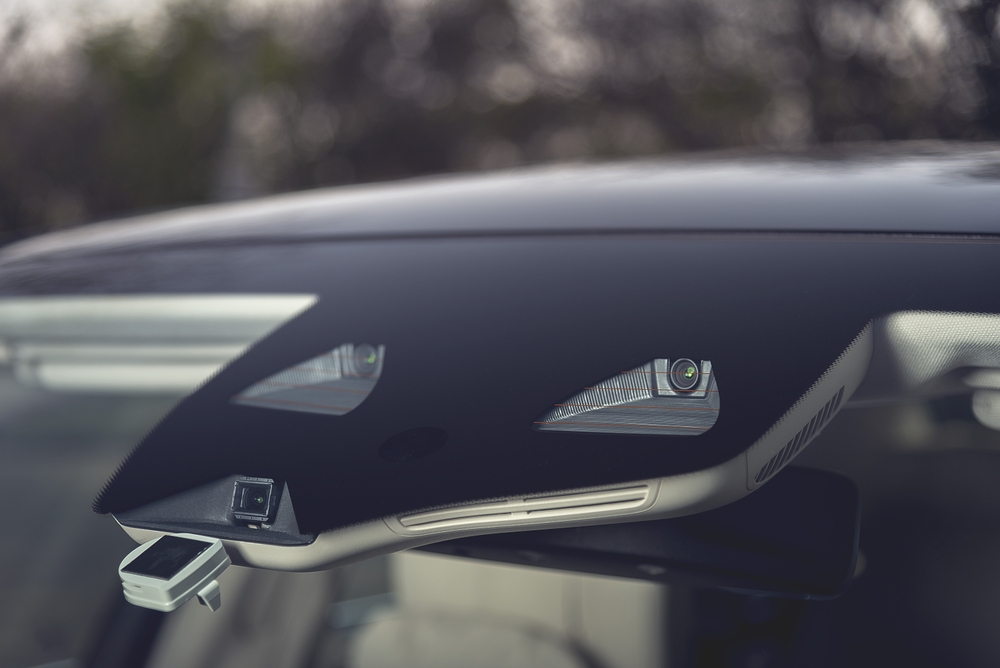

Yeni nesil otomobillerde ön camın üst bölümünde, çoğu zaman iç dikiz aynasının arkasında bir kamera bulunuyor. Bu parça bir yol kayıt kamerası değil. Şerit takip ve şeritten ayrılma uyarısı, trafik işareti tanıma, otomatik uzun far, önden çarpışma uyarısı ve otomatik acil fren gibi sistemler kameranın gördüğü görüntüyü kullanabiliyor.

Bazı otomobillerde adaptif hız sabitleyici de kamera ile radarın birlikte çalışmasına dayanıyor. Kamera yol çizgilerini, araçları, yayaları veya trafik levhalarını tanımaya çalışırken aracın tam olarak hangi yöne baktığını ve görüntüdeki noktaların yol üzerindeki karşılığını bilmek zorunda. Bu geometrik referans bozulduğunda sistemin yorumları da etkilenebiliyor.

Cam değişimi kameranın bakışını nasıl etkiliyor?

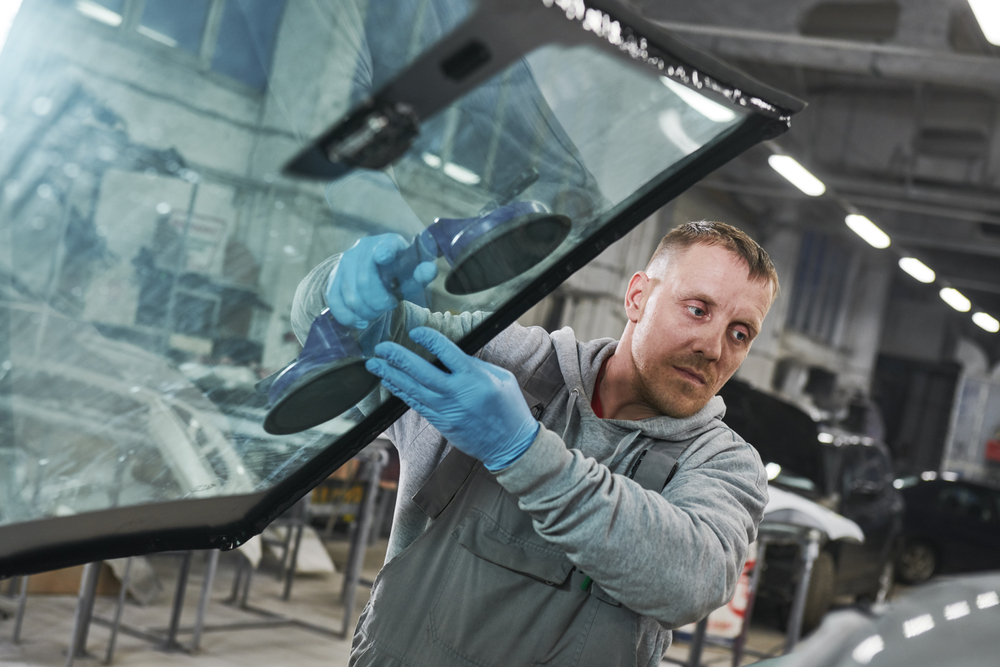

Kamera çoğu araçta cama sabitlenen özel bir brakete oturuyor. Ön cam değiştirilirken kamera sökülüyor ve yeni camdaki brakete yeniden takılıyor. Camın eğriliği, kalınlığı, braketin konumu, yapıştırıcının oturuşu ve montaj toleransları, kameranın açısında gözle fark edilmeyecek kadar küçük bir değişiklik oluşturabiliyor.

İnsan gözü için önemsiz görünen bu fark, kameranın yüzlerce metre ilerideki şerit çizgisini veya yol üzerindeki bir nesnenin konumunu hesaplamasında büyüyebiliyor. Kamera görüntü üretmeye devam etse bile aracın merkez hattına ve yol düzlemine göre referansı doğru olmayabilir.

Bu nedenle “kamera yerine takıldı, görüntü geliyor” kontrolü yeterli değil. Üreticinin servis prosedürü cam değişiminden sonra kalibrasyon istiyorsa işlem, cam montajının tamamlayıcı parçası olarak görülmeli.

Kalibrasyon neyi yeniden ayarlıyor?

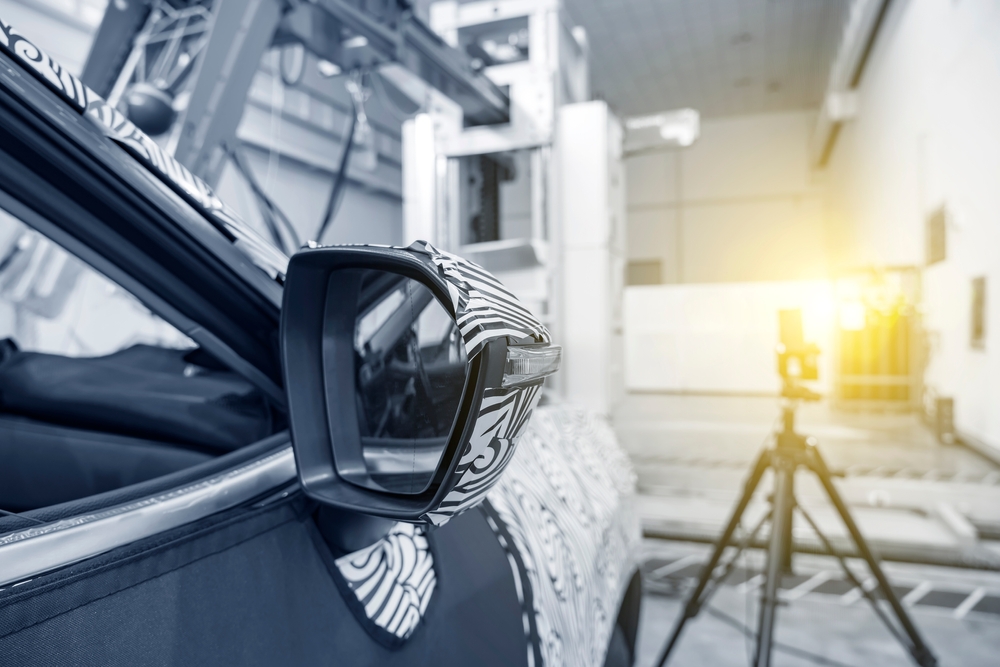

Kalibrasyon sırasında kamera, aracın geometrik merkez hattına, sürüş yönüne ve yol ufkuna göre yeniden referanslandırılıyor. Amaç, kameranın gördüğü çizgi ve nesnelerin otomobilin gerçek hareket yönüyle örtüşmesini sağlamak.

İşlem yalnızca kameranın içindeki bir ayarı sıfırlamak anlamına gelmiyor. Araç düz zeminde doğru konuma getiriliyor, lastik basıncı ve yük gibi ön koşullar kontrol ediliyor, teşhis cihazıyla uygun prosedür başlatılıyor ve üreticinin istediği hedefler veya yol koşulları kullanılıyor.

Statik ve dinamik kalibrasyon arasındaki fark ne?

Statik kalibrasyonda otomobil sabit duruyor. Kameranın karşısına, üreticinin belirlediği mesafe ve yükseklikte özel hedef panoları yerleştiriliyor. Zemin düzgünlüğü, aracın hedefe göre hizası ve ölçüler büyük önem taşıyor. Bazı sistemlerde tekerlek doğrultusu veya arka aks referansı da hesaba katılıyor.

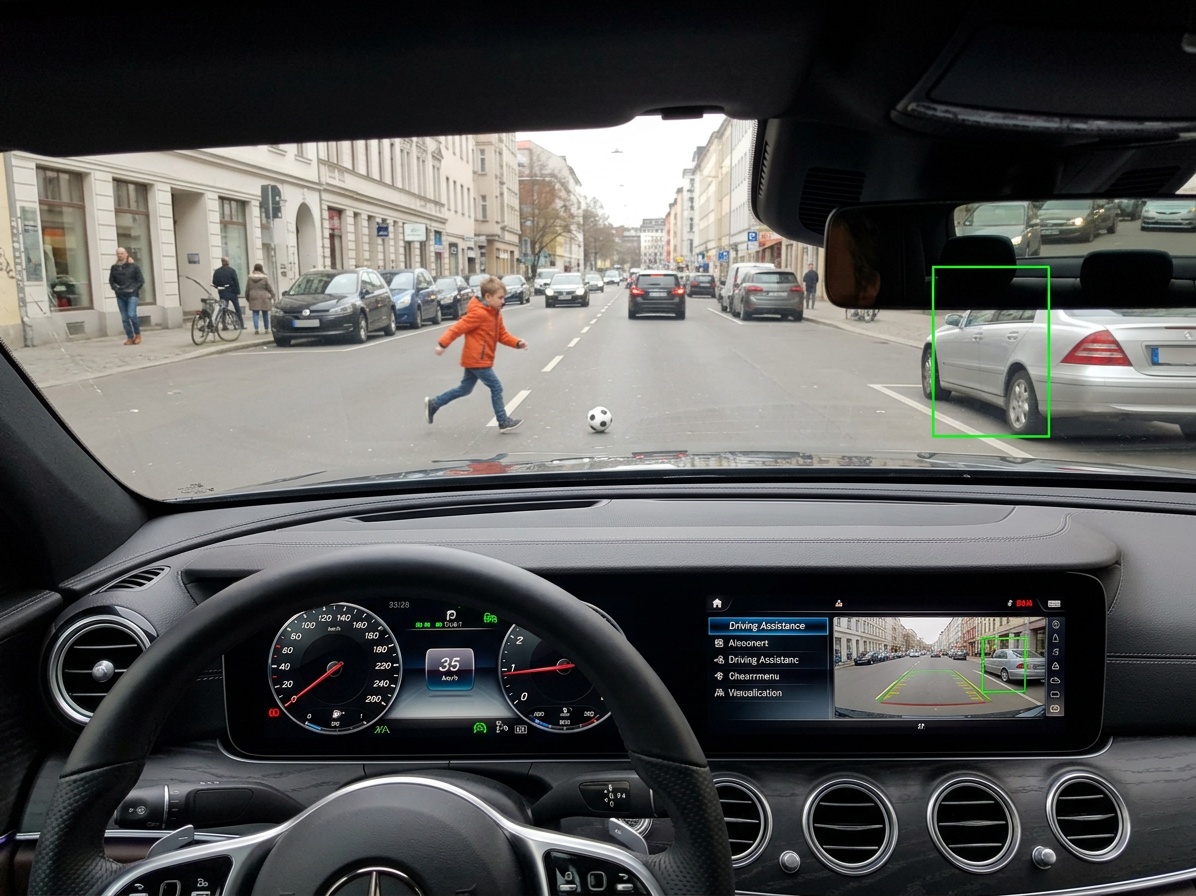

Dinamik kalibrasyonda ise teşhis cihazı bağlıyken otomobil, üreticinin tanımladığı hız ve yol koşullarında sürülüyor. Kamera yol çizgilerini ve çevredeki nesneleri kullanarak kendi referansını oluşturuyor. Hava, aydınlatma, temiz yol çizgileri ve trafik şartları işlemin tamamlanmasını etkileyebiliyor.

Bazı otomobiller yalnızca statik, bazıları yalnızca dinamik, bazıları ise iki yöntemi birlikte istiyor. Hangi yöntemin uygulanacağına cam servisi veya kullanıcı tahminle karar veremez; araç modeline ve donanımına ait üretici prosedürü izlenmeli.

Uyarı ışığı yanmıyorsa kalibrasyon gereksiz mi?

Hayır. Büyük bir bağlantı veya sensör arızası sistem tarafından algılanıp uyarı verebilir, ancak her küçük açı sapmasının mutlaka arıza lambası yakacağı düşünülmemeli. Sistem devrede görünürken algılama hassasiyeti beklenen sınırların dışında kalabilir.

Aynı nedenle kısa bir test sürüşünde şerit uyarısının çalışması da tek başına kalibrasyon kanıtı değildir. Dinamik sürüş yalnızca üreticinin tanımladığı kalibrasyon prosedürünün parçasıysa geçerli olur; “biraz kullanınca kendi kendine öğrenir” yaklaşımı her otomobil için doğru değil.

Her ön cam değişiminde aynı işlem mi gerekiyor?

Kamerasız bir otomobilde ADAS kamera kalibrasyonu doğal olarak söz konusu değil. Kameralı araçlarda ise gereklilik ve yöntem marka, model, üretim yılı ve sistem nesline göre değişiyor. Bazı üreticiler ön cam değişiminden sonra açıkça yeniden kalibrasyon isterken bazı sistemler farklı kontrol adımları uygulayabiliyor.

Kamera veya braketi söküldüğünde, ön bölümde çarpışma onarımı yapıldığında, süspansiyon yüksekliği değiştiğinde ya da üreticinin belirttiği bazı rot-balans ve hizalama işlemlerinden sonra da kalibrasyon gerekebilir. Burada genel internet listesi değil, aracın servis dokümanı esas alınmalı.

Cam değiştirirken kullanıcı neyi sormalı?

İlk soru, otomobilde ön cam kamerası ve ADAS donanımı bulunup bulunmadığı olmalı. Cam servisi aracın şasi numarasına göre uygun kamera braketi ve optik özelliklerine göre doğru camı seçebilmeli. “Sensörlü cam” ifadesi tek başına yeterli olmayabilir; yağmur sensörü ile sürüş destek kamerası aynı şey değil.

İkinci soru, kalibrasyonun cam değişimi fiyatına dahil olup olmadığı. İşlemin aynı tesiste veya yetkin başka bir merkezde yapılması mümkün; önemli olan doğru cihaz, uygun çalışma alanı ve üretici prosedürünün kullanılması. Sadece cihazı bağlamak veya hata kodu silmek kalibrasyon yerine geçmiyor.

İşlem sonunda kalibrasyon raporu, teşhis çıktısı veya en azından faturada yapılan prosedürün açıkça belirtilmesi istenebilir. Sistem uyarıları kontrol edilmeli, kamera önündeki cam temiz olmalı ve kamera kapağı doğru biçimde takılmalı.

Kalibrasyon yapılmazsa ne olabilir?

Yanlış referansla çalışan kamera, şerit çizgisini otomobilin gerçek konumundan farklı yorumlayabilir, bir uyarıyı erken veya geç verebilir ya da bazı sürüş destek işlevlerini devre dışı bırakabilir. Otomatik acil fren gibi kamera ve radar verilerini birleştiren sistemlerde sensörler arasındaki uyum büyük önem taşıyor.

Bu sistemler sürücünün yerini tutmuyor; ancak var olduklarında üreticinin tasarladığı hassasiyetle çalışmaları gerekiyor. Cam değişimi sonrasında kalibrasyonu atlamak, fiziksel olarak yeni ve temiz bir cam takılmış olsa bile, güvenlik donanımının performansını belirsiz bırakmak anlamına gelebilir.

Sonuç

Ön cam kamerası, modern otomobilin güvenlik sistemleri için ölçüm yapan hassas bir sensördür. Cam değiştiğinde kameranın fiziksel konumu doğru görünse bile yol ve araç geometrisine göre referansı değişmiş olabilir. Kalibrasyon bu referansı yeniden kuruyor.

Doğru yaklaşım, her araca aynı işlemi uygulamak değil; şasi ve donanıma göre üreticinin talimatını izlemek. Kameralı bir otomobilde cam değişimi planlanırken camın fiyatı kadar kalibrasyonun nerede, hangi yöntemle ve nasıl belgeleneceği de sorulmalı.
